Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7437680020 |
Vodorovná upínka 6870F velikost 20 s variabilní výškou upnutí AMF |
643,00 Kč
778,03 Kč s DPH
|
|
|
E7437680050 |
Vodorovná upínka 6870F velikost 50 s variabilní výškou upnutí AMF |
660,00 Kč
798,60 Kč s DPH
|
|
|
E7437680070 |
Vodorovná upínka 6870F velikost 70 s variabilní výškou upnutí AMF |
681,00 Kč
824,01 Kč s DPH
|
|
|
E7437680120 |
Vodorovná upínka 6871 velikost 20 s variabilní výškou upnutí AMF |
648,00 Kč
784,08 Kč s DPH
|
|
|
E7437680150 |
Vodorovná upínka 6871 velikost 50 s variabilní výškou upnutí AMF |
666,00 Kč
805,86 Kč s DPH
|
|
|
E7437680220 |
Vodorovná upínka 6872 velikost 20 s variabilní výškou upnutí AMF |
648,00 Kč
784,08 Kč s DPH
|
|
|
E7437680250 |
Vodorovná upínka 6872 velikost 50 s variabilní výškou upnutí AMF |
666,00 Kč
805,86 Kč s DPH
|
Info

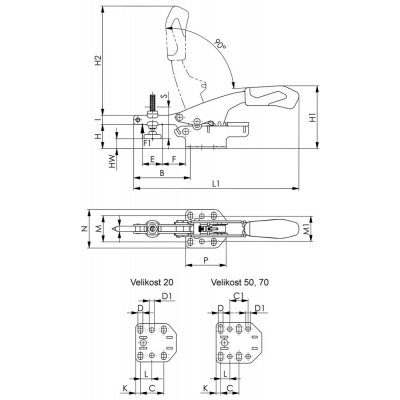

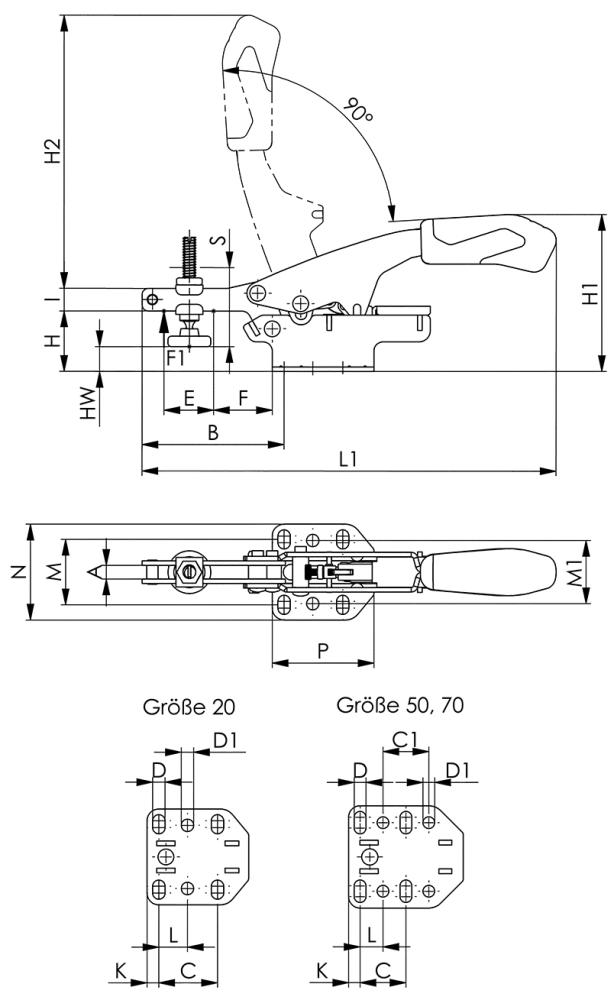

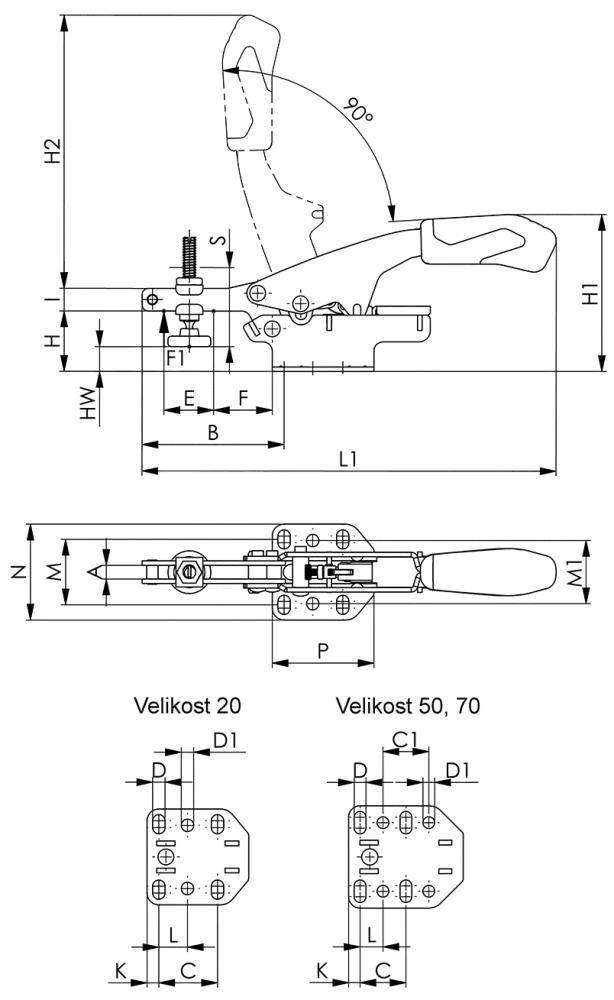

| WGNr. | W341 | |
| Velikost | 20 | |
| F1 | 2 | kN |
| Přítlačný šroub | M6 x 49 | |
| Automatické vyrovnání výšky S | 20 | mm |
| Max. vyrovnání výšky | 35 | mm |
| Hmotnost | 345 | g |
| A | 6,1 | mm |
| B | 63 | mm |
| C | 26 | mm |
| D | 5,5 | mm |
| D1 | 5,5 | mm |
| E | 22 | mm |
| F | 26 | mm |
| H | 27 | mm |
| H1 | 70 | mm |
| H2 | 121 | mm |
| HW min. | -7 | mm |
| HW max. | 11 | mm |
| I | 10 | mm |
| K | 5,3 | mm |
| L | 12,7 | mm |
| L1 | 184 | mm |
| M | 26–32 | mm |
| M1 | 28 | mm |
| N | 42,5 | mm |
| P | 45 | mm |
| Strana katalogu FORMATplus 2023 | 3/181 |
Popis

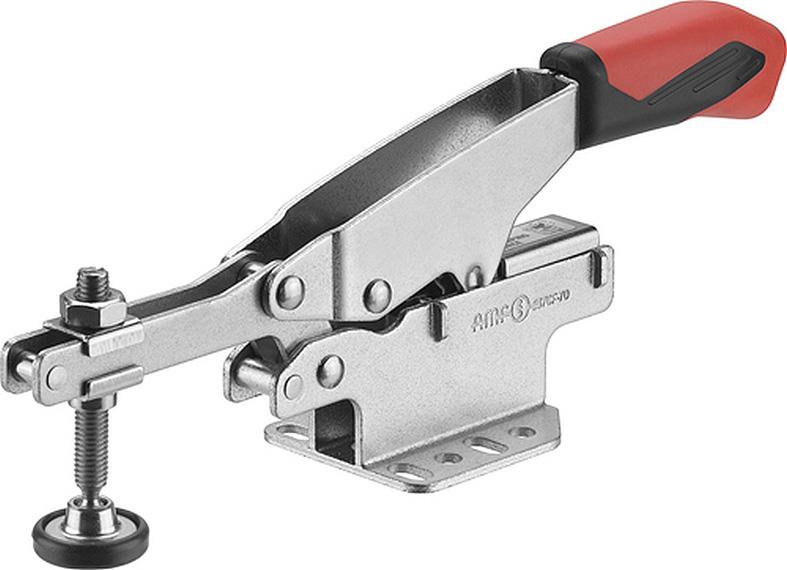

Vodorovná upínka s variabilní výškou upnutí a vodorovnou patkouProvedení: Vodorovná upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Optimální použití pro výrobu sériových dílů.
Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
