Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439390000 |
Vodorovná upínka 6830 velikost 0 AMF (93005) |
334,00 Kč
404,14 Kč s DPH
|
|
|
E7439390010 |
Vodorovná upínka 6830 velikost 1 AMF (93013) |
500,00 Kč
605,00 Kč s DPH
|
|
|
E7439390020 |
Vodorovná upínka 6830 velikost 2 AMF (93021) |
561,00 Kč
678,81 Kč s DPH
|
|
|
E7439390030 |
Vodorovná upínka 6830 velikost 3 AMF (93039) |
691,00 Kč
836,11 Kč s DPH
|
|
|
E7439390040 |
Vodorovná upínka 6830 velikost 4 AMF (93047) |
895,00 Kč
1 082,95 Kč s DPH
|
|
|
E7439390050 |
Vodorovná upínka 6830 velikost 5 AMF (93054) |
1 413,00 Kč
1 709,73 Kč s DPH
|
|
|
E7439390060 |
Vodorovná upínka 6830 velikost 6 AMF (561275) |
2 252,00 Kč
2 724,92 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 0 | |
| F1 | 0,25 | kN |
| F2 | 0,4 | kN |
| Přítlačný šroub | M4 x 25 | |
| Hmotnost | 35 | g |

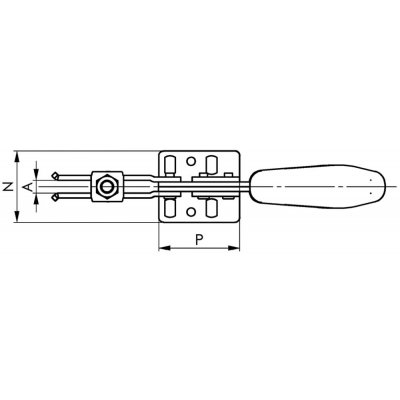

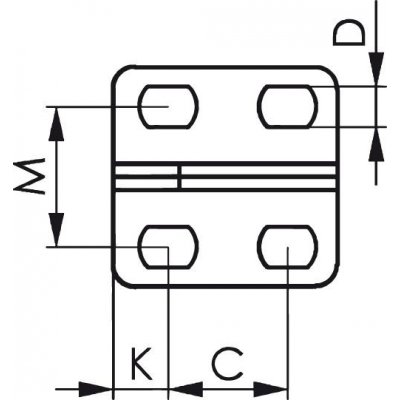

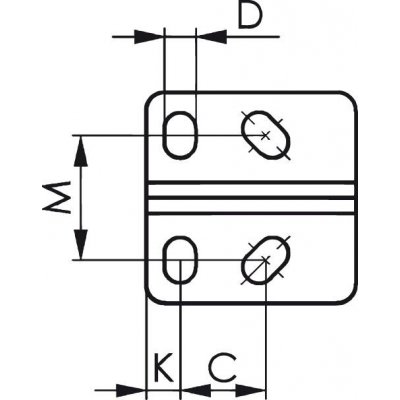

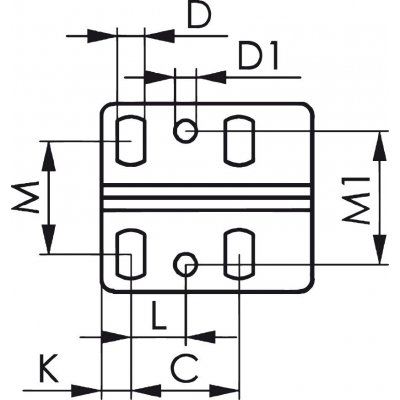

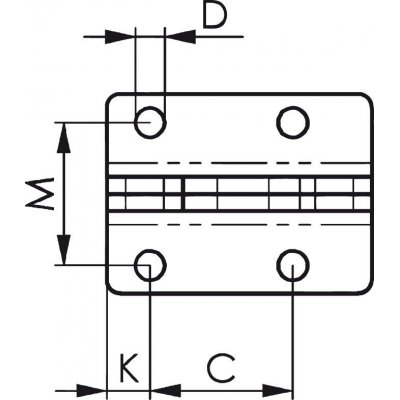

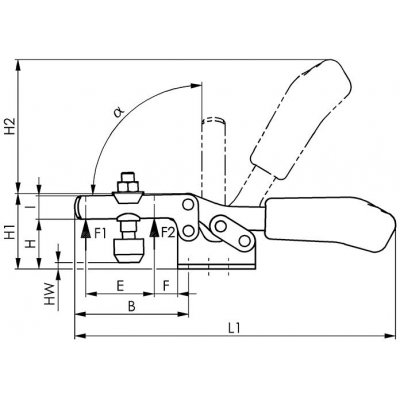

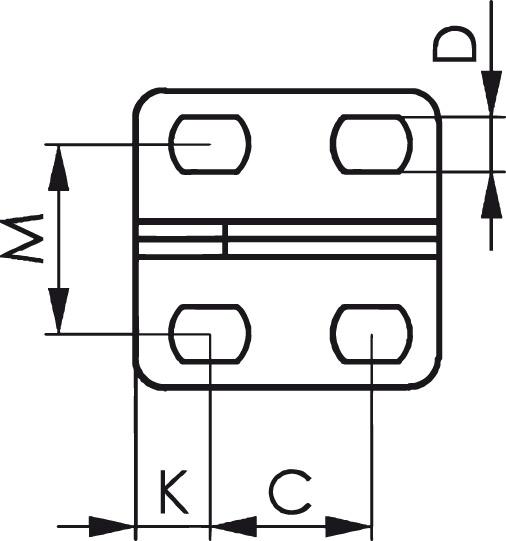

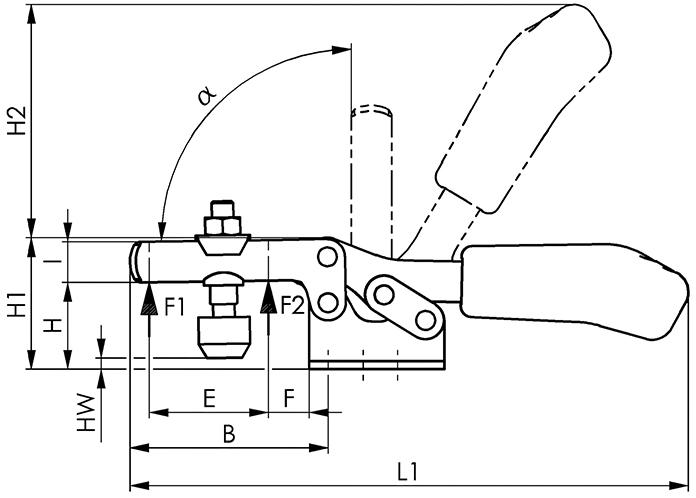

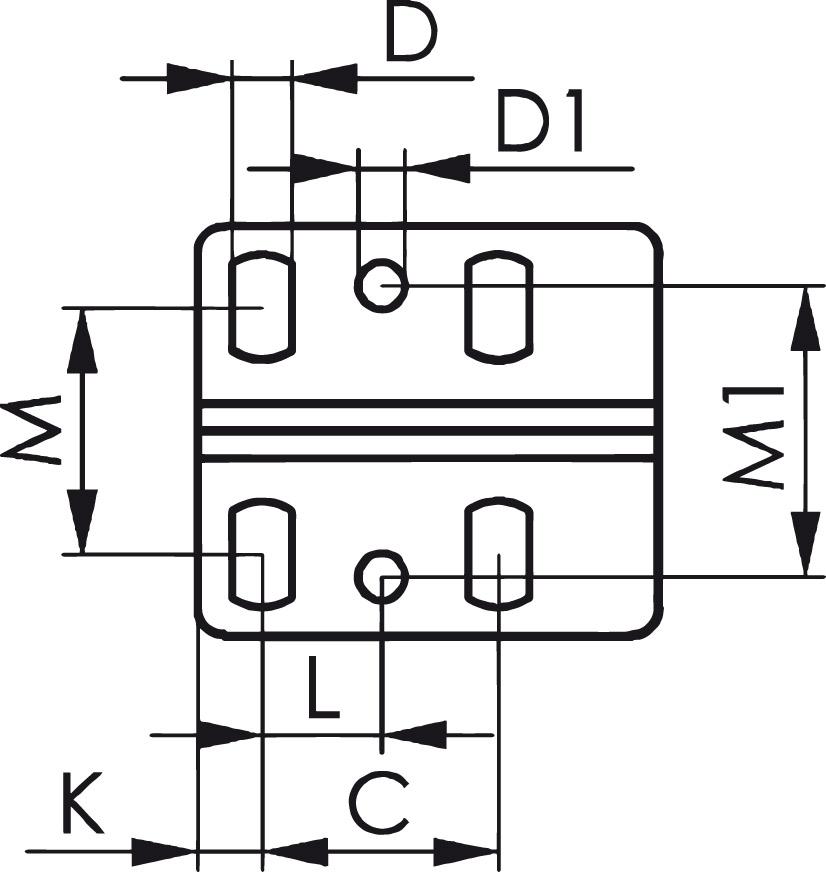

| A | 4 | |
| B | 28 | |
| C | 11,5–15,5 | |
| D | 4,6 | |
| D1 | – | |
| E | 9 | |
| F | 5,5 | |
| H | 14,5 | |
| H1 | 23 | |
| H2 | 34 | |
| HW min. | –5,5 | |
| HW max. | 0 | |
| I | 7,5 | |
| K | 6,3 | |
| L | – | |
| L1 | 79 | |
| M | 16 | |
| M1 | – | |
| N | 25 | |
| P | 25,5 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/177 |
Logistické parametry
| Výška | 23,0 mm |
|---|---|
| Délka | 86,0 mm |
| Šířka | 25,0 mm |
| Objem | 0,05 l |
| Hmotnost (netto) | 0,035 kg |
Popis

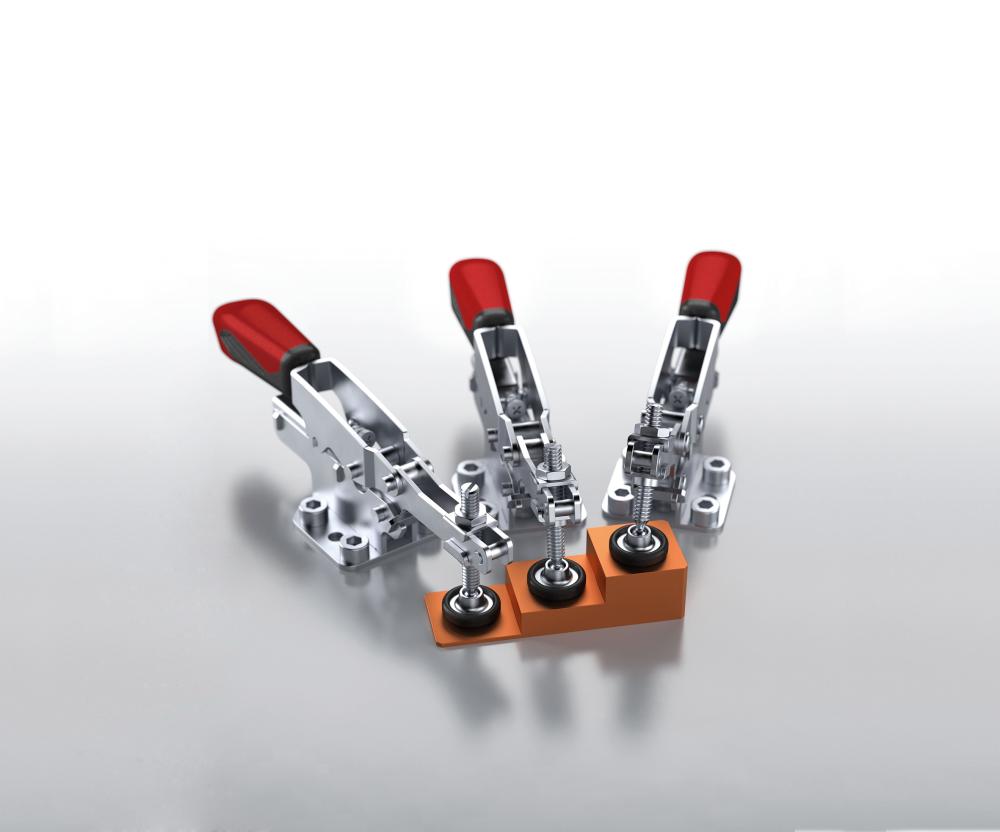

Horizontální upínka s horizontální patkou, pozinkovaná a pasivovanáProvedení: Vodorovná upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
