Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439380010 |
Upínka vertikální patice rozměr 6803 rozměr 1 AMF (90316) |
490,00 Kč
592,90 Kč s DPH
|
|
|
E7439380020 |
Upínka vertikální patice rozměr 6803 rozměr 2 AMF (90324) |
615,00 Kč
744,15 Kč s DPH
|
|
|
E7439380030 |
Upínka vertikální patice rozměr 6803 rozměr 3 AMF (90332) |
701,00 Kč
848,21 Kč s DPH
|
Info

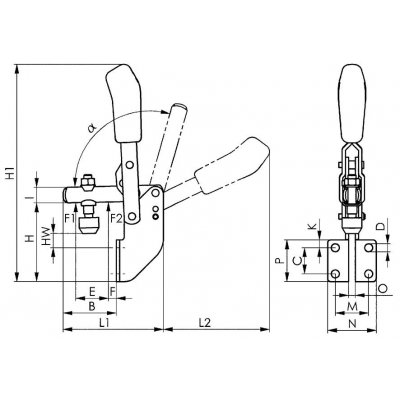

| WGNr. | W341 | |
| Velikost | 2 | |
| F1 | 0,8 | kN |
| F2 | 1,2 | kN |
| Přítlačný šroub | M6 x 35 | |
| Hmotnost | 220 | g |

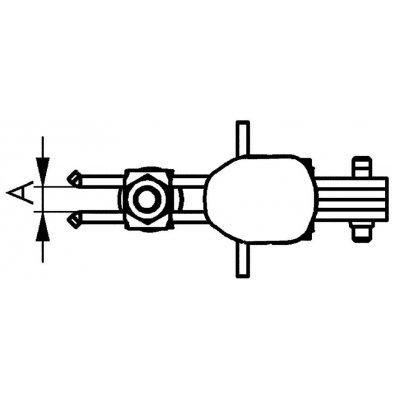

| A | 6 | |
| B | 41 | |
| C | 20 | |
| D | 6,1 | |
| E | 25 | |
| F | 6 | |
| H | 60 | |
| H1 | 176,5 | |
| HW min. | 8 | |
| HW max. | 15,5 | |
| I | 12 | |
| K | 6 | |
| L1 | 77 | |
| L2 | 90 | |
| M | 25,5 | |
| N | 37 | |
| O | 5 | |
| P | 32 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | K dostání i v provedení z oceli INOX. alpha*: Úhel otevření je možné prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/175 |
Logistické parametry
| Výška | 40,0 mm |
|---|---|
| Délka | 170,0 mm |
| Šířka | 80,0 mm |
| Objem | 0,54 l |
| Hmotnost (netto) | 0,228 kg |
Popis

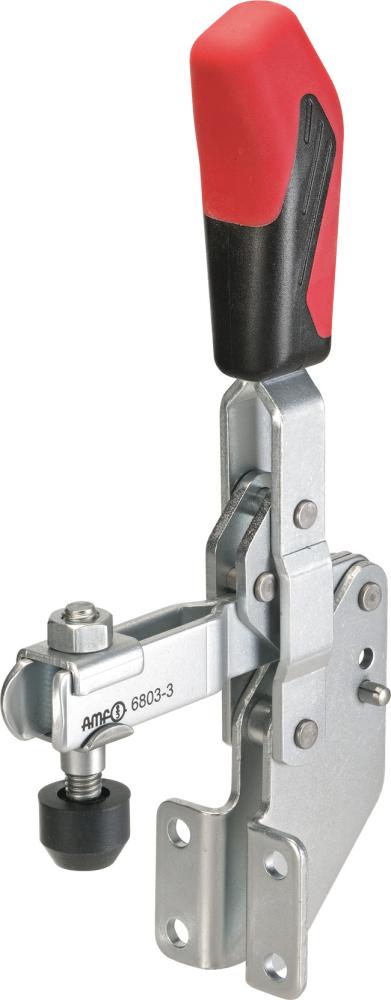

Svislá upínka s úhlovou patkouProvedení: Svislá upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikosti 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Pro namontování zboku.
Obsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
