Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439360000 |
Upínka vertikální patice rozměr 6800 rozměr 0 AMF (90001) |
385,00 Kč
465,85 Kč s DPH
|
|
|
E7439360010 |
Upínka vertikální patice rozměr 6800 rozměr 1 AMF (90019) |
421,00 Kč
509,41 Kč s DPH
|
|
|
E7439360020 |
Upínka vertikální patice rozměr 6800 rozměr 2 AMF (90027) |
566,00 Kč
684,86 Kč s DPH
|
|
|
E7439360030 |
Upínka vertikální patice rozměr 6800 rozměr 3 AMF (90035) |
666,00 Kč
805,86 Kč s DPH
|
|
|
E7439360040 |
Upínka vertikální patice rozměr 6800 rozměr 4 AMF (90043) |
890,00 Kč
1 076,90 Kč s DPH
|
|
|
E7439360050 |
Upínka vertikální patice rozměr 6800 rozměr 5 AMF (90050) |
1 425,00 Kč
1 724,25 Kč s DPH
|
|
|
E7439360060 |
Upínka vertikální patice rozměr 6800 rozměr 6 AMF (90068) |
2 025,00 Kč
2 450,25 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 3 | |
| F1 | 1,2 | kN |
| F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 410 | g |

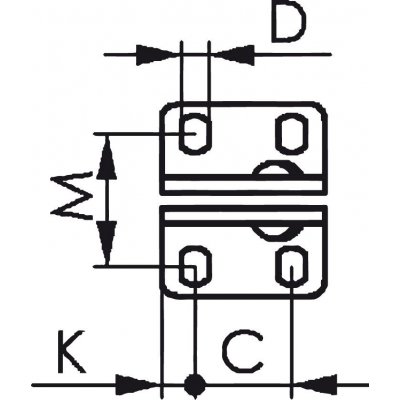

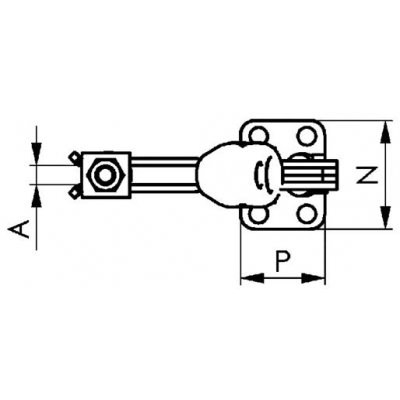

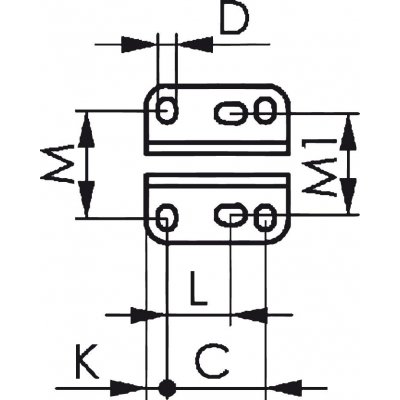

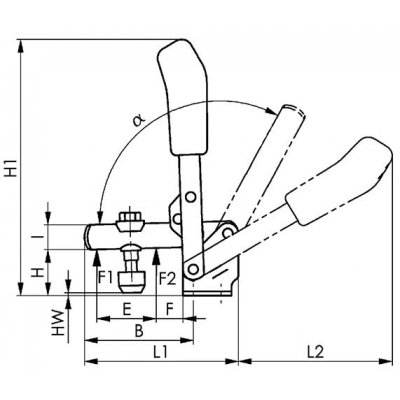

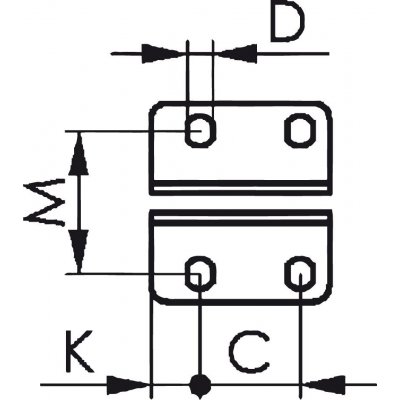

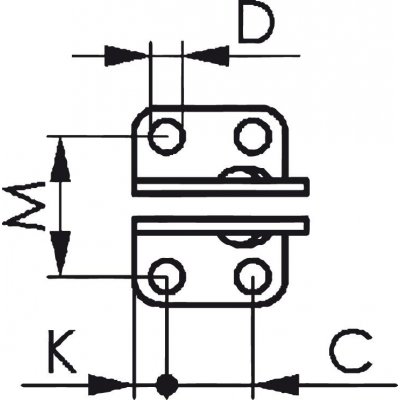

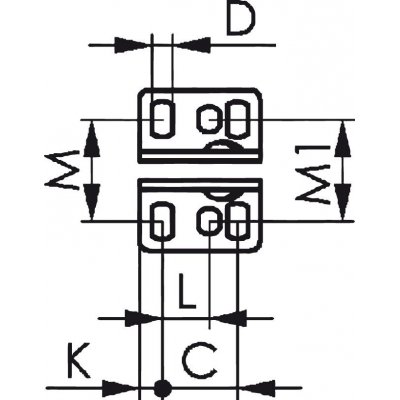

| A | 8 | |
| B | 79 | |
| C | 20 | |
| D | 7,5 | |
| E | 37 | |
| F | 19 | |
| H | 33 | |
| H1 | 186 | |
| HW min. | 2 | |
| HW max. | 11 | |
| I | 18 | |
| K | 7,5 | |
| L | – | |
| L1 | 112 | |
| L2 | 112 | |
| M | 32,5 | |
| M1 | – | |
| N | 46 | |
| P | 35 | |
| alpha | 105% | |
| alpha* | 60% | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 206,0 mm |
|---|---|
| Délka | 98,0 mm |
| Šířka | 23,0 mm |
| Objem | 0,46 l |
| Hmotnost (netto) | 0,335 kg |
Popis
Horizontální upínka s vodorovnou patkou, pozinkovaná a pasivovanáProvedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Rozsah dodávky: Svislá upínka komplet se zušlechtěným, pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
