Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7437720315 |
Úpínka s přítlačným pístem 6873 velikost 15 s variabilní šířkou upnutí AMF |
658,00 Kč
796,18 Kč s DPH
|
|
|
E7437720325 |
Úpínka s přítlačným pístem 6873 velikost 25 s variabilní šířkou upnutí AMF |
689,00 Kč
833,69 Kč s DPH
|
|
|
E7437720415 |
Úpínka s přítlačným pístem 6874F velikost 15, s variabilní šířkou upnutí AMF |
658,00 Kč
796,18 Kč s DPH
|
|
|
E7437720425 |
Úpínka s přítlačným pístem 6874F velikost 25, s variabilní šířkou upnutí AMF |
689,00 Kč
833,69 Kč s DPH
|
Info

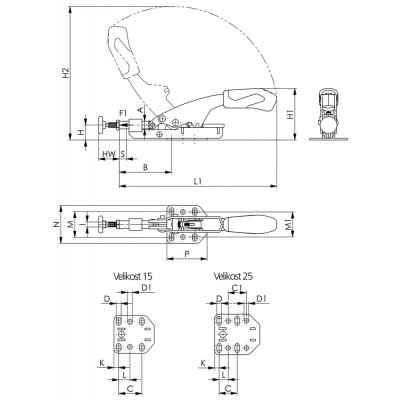

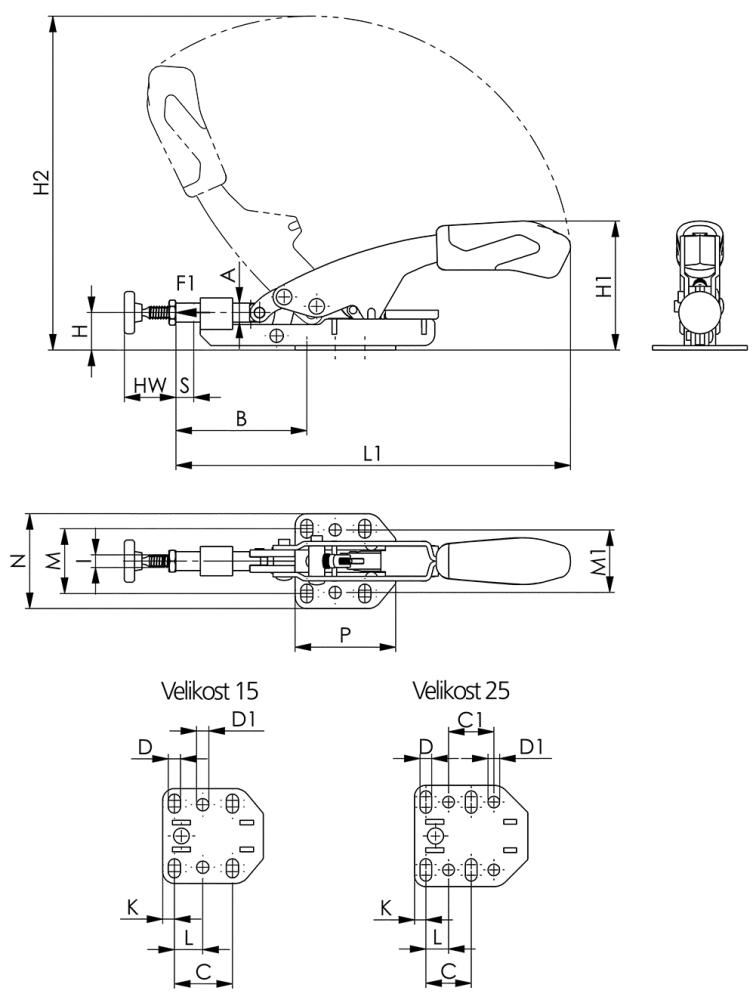

| WGNr. | W341 | |
| Velikost | 25 | |
| F1 | 3 | kN |
| Přítlačný šroub | M8 x 50 | |
| Automatické vyrovnání výšky S | 13 | mm |
| Max. vyrovnání výšky | 35 | mm |
| Hmotnost | 550 | g |
| A | 11,8 | mm |
| B min. | 72 | mm |
| B max. | 98 | mm |
| C | 25.4 | mm |
| D | 6,5 | mm |
| D1 | 6,5 | mm |
| H | 23,2 | mm |
| H1 | 71 | mm |
| H2 | 207 | mm |
| HW min. | 16 | mm |
| HW max. | 35 | mm |
| I | M8 | mm |
| K | 6,3 | mm |
| L | 12,7 | mm |
| L1 | 256 | mm |
| M | 32–44 | mm |
| M1 | 38 | mm |
| N | 57 | mm |
| P | 63,5 | mm |
| Strana katalogu FORMATplus 2023 | 3/184 |
Popis
Upínka s přítlačným pístem s variabilní šířkou upnutí a vodorovnou patkouProvedení: Upínka s přítlačným pístem s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z oceli INOX. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Optimální použití pro výrobu sériových dílů.
Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
