Varianty
Info

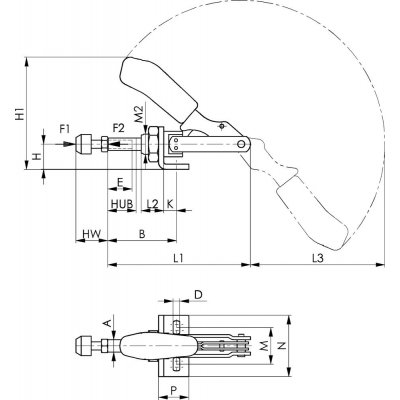

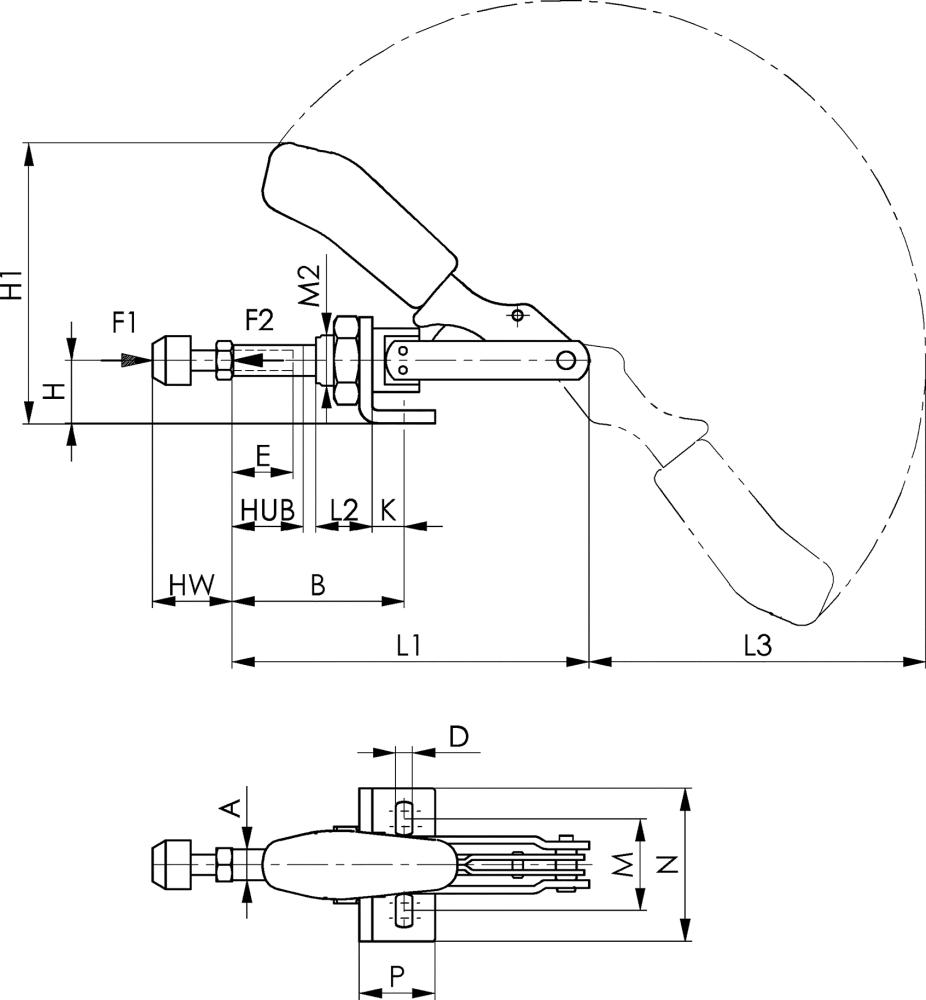

| WGNr. | W341 | |
| Velikost | 5–M27* | |
| F1 | 4,5 | kN |
| F2 | 4,5 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 900 | g |
| Provedení | *Destaco konstrukční rozměr. | |
| A | 16 | |
| B min. | 41,5 | |
| B max. | 81,5 | |
| D | 8,5 | |
| E | 50 | |
| H | 30 | |
| H1 | 129,5 | |
| Zdvih | 40 | |
| HW min. | 30 | |
| HW max. | 50 | |
| K | 15,5 | |
| L1 | 171,5 | |
| L2 | 25 | |
| L3 | 158 | |
| M2 | M27 x 2 | |
| N | 65 | |
| P | 35 | |
| Strana katalogu FORMATplus 2023 | 3/182 |
Logistické parametry
| Výška | 40,0 mm |
|---|---|
| Délka | 170,0 mm |
| Šířka | 180,0 mm |
| Objem | 1,22 l |
| Hmotnost (netto) | 0,935 kg |
Popis
Upínka s přítlačným pístemProvedení: Upínák na principu tahu a tlaku s malou úhlovou patkou (táhlo a ruční páka pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí. Pozinkovány a pasivovány. Pákové díly a táhlo jsou vyrobeny ze zušlechtěné oceli. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0, 1 a 5. Mazaná ložisková místa. Rukojeť z červeného plastu, odolného proti oleji.
U velikosti 0, 2 a 3: ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Ruční páku lze otočit do libovolné úhlové polohy k základní ploše.
Použití: Používejte jako upínák, který pracuje na principu tlaku a tahu. Upínák lze upevnit bez úhlové patky na plechové stěny nebo do tělesa přípravku zašroubovat pomocí závitu.
Rozsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Upozornění: Velikost 0 a 3 jsou k dostání i v provedení z nerezové oceli.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
