Varianty
Info
| WGNr. | W341 | |
| Velikost | 5–M27* | |
| F1 | 4,5 | kN |
| F2 | 4,5 | kN |
| Přítlačný šroub | M12 x 50 | |
| Hmotnost | 720 | g |
| Provedení | * Destaco konstrukční rozměr. | |

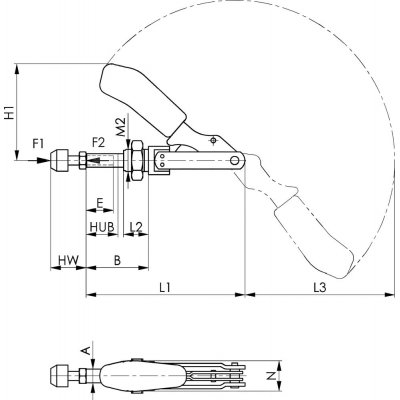

| A | 16 | |
| B min. | 26,5 | |
| B max. | 66,5 | |
| E | 50 | |
| H1 | 99 | |
| Zdvih | 40 | |
| HW min. | 30 | |
| HW max. | 50 | |
| L1 | 171 | |
| L2 | 25 | |
| L3 | 158 | |
| M2 | M27 x 2 | |
| N | 41 | |
| Provedení | Rukojeť z červeného plastu, odolného proti oleji. | |
| Strana katalogu FORMATplus 2023 | 3/183 |
Logistické parametry
| Výška | 40,0 mm |
|---|---|
| Délka | 170,0 mm |
| Šířka | 120,0 mm |
| Objem | 0,82 l |
| Hmotnost (netto) | 0,775 kg |
Popis

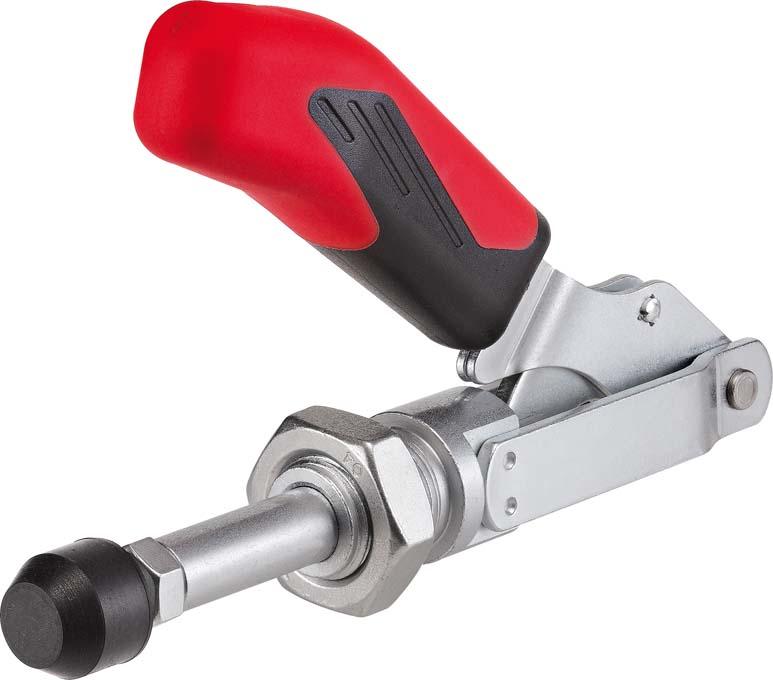

Upínka s přítlačným pístemProvedení: Bez úhlové patky. Upínáky na principu tahu a tlaku (táhla a ruční páky pracují stejnoměrně). Dlouhé vedení táhla s upevňovacím závitem a maticí. Pozinkovány a pasivovány. Nýty z oceli INOX se u provedení velikosti 2 a 3 pohybují v tvrzených pouzdrech.
Pákové díly a táhla jsou vyrobeny ze zušlechtěné oceli. Mazaná ložisková místa. Tlakové upínky s čelním závitem pro přímou vestavbu do plechových stěn nebo do přípravků.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
