Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439410110 |
Kombinovaná upínka 6860 rozměr 1 AMF (93831) |
1 726,00 Kč
2 088,46 Kč s DPH
|
|
|
E7439410120 |
Kombinovaná upínka 6860 rozměr 2 AMF (93880) |
1 808,00 Kč
2 187,68 Kč s DPH
|
|
|
E7439410130 |
Kombinovaná upínka 6860 rozměr 3 AMF (93864) |
2 264,00 Kč
2 739,44 Kč s DPH
|
|
|
E7439410020 |
Upínka horizontální patice 6833 rozměr 2 AMF (93328) |
627,00 Kč
758,67 Kč s DPH
|
|
|
E7439410030 |
Upínka horizontální patice 6833 rozměr 3 AMF (93336) |
768,00 Kč
929,28 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 3 | |
| Přídržná síla F1 | 1,8 | kN |
| Přídržná síla F2 | 2,5 | kN |
| Přítlačný šroub | M8 x 45 | |
| Hmotnost | 390 | g |

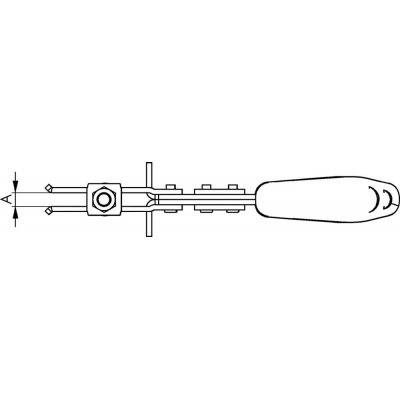

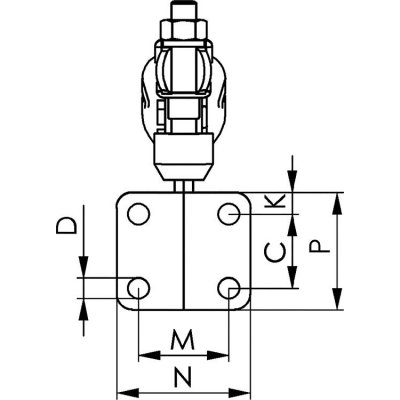

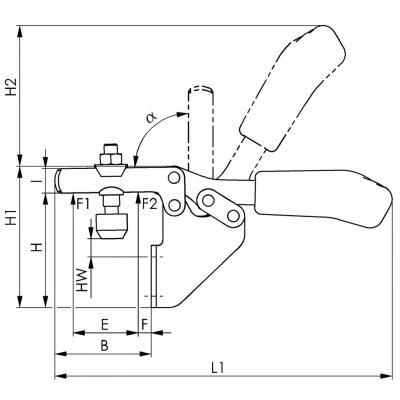

| A | 8 | |
| B | 59 | |
| C | 24 | |
| D | 6,8 | |
| E | 37 | |
| F | 6,5 | |
| H | 70 | |
| H1 | 86,5 | |
| H2 | 86 | |
| HW min. | 5 | |
| HW max. | 16 | |
| I | 15 | |
| K | 7 | |
| L1 | 206 | |
| M | 28,5 | |
| N | 42,5 | |
| P | 38 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/179 |
Logistické parametry
| Výška | 42,0 mm |
|---|---|
| Délka | 180,0 mm |
| Šířka | 120,0 mm |
| Objem | 0,91 l |
| Hmotnost (netto) | 0,400 kg |
Popis

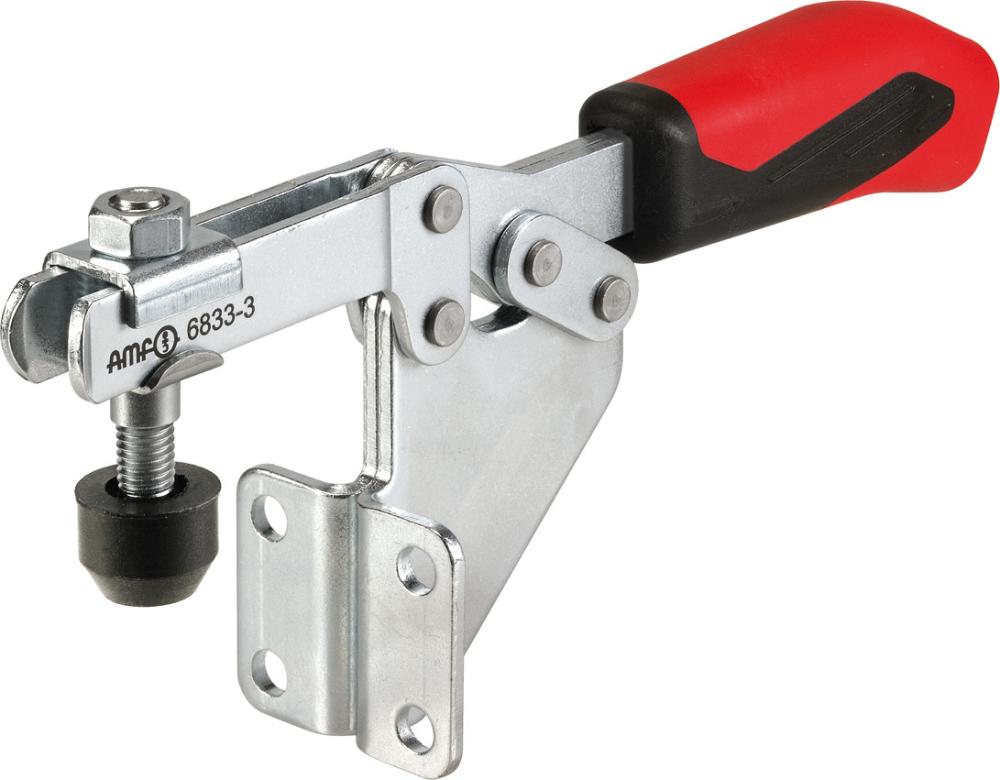

Vodorovná upínka s úhlovou patkouProvedení: Vodorovná upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Pro namontování zboku.
Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
