Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439410110 |
Kombinovaná upínka 6860 rozměr 1 AMF (93831) |
1 726,00 Kč
2 088,46 Kč s DPH
|
|
|
E7439410120 |
Kombinovaná upínka 6860 rozměr 2 AMF (93880) |
1 805,00 Kč
2 184,05 Kč s DPH
|
|
|
E7439410130 |
Kombinovaná upínka 6860 rozměr 3 AMF (93864) |
2 264,00 Kč
2 739,44 Kč s DPH
|
|
|
E7439410020 |
Upínka horizontální patice 6833 rozměr 2 AMF (93328) |
627,00 Kč
758,67 Kč s DPH
|
|
|
E7439410030 |
Upínka horizontální patice 6833 rozměr 3 AMF (93336) |
768,00 Kč
929,28 Kč s DPH
|
Info

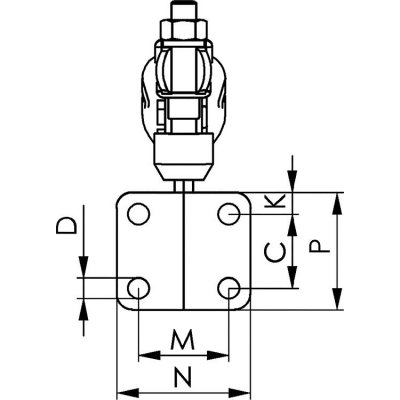

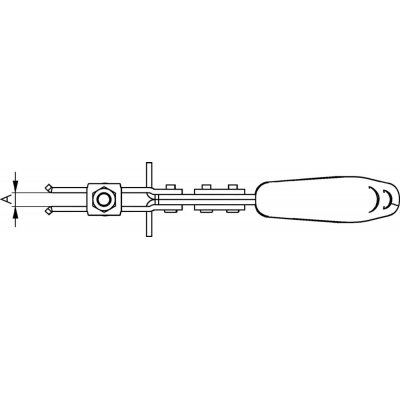

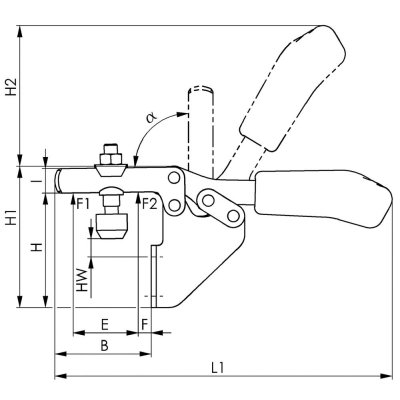

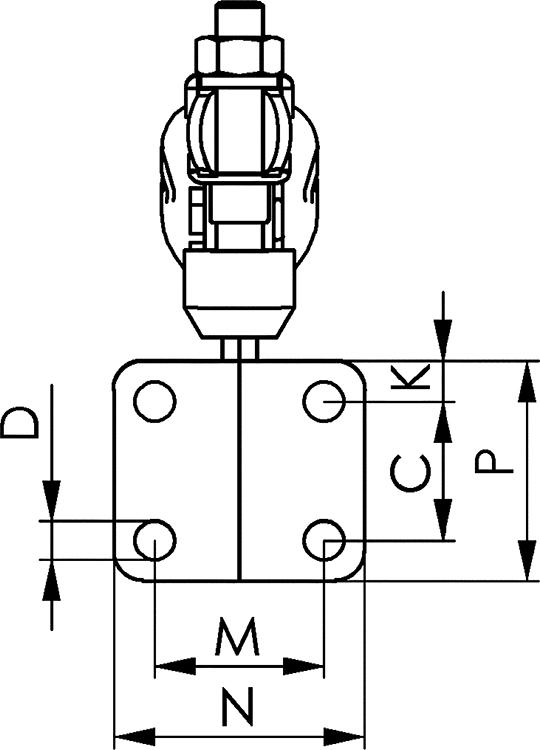

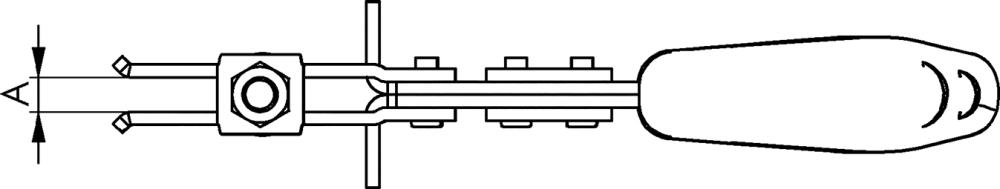

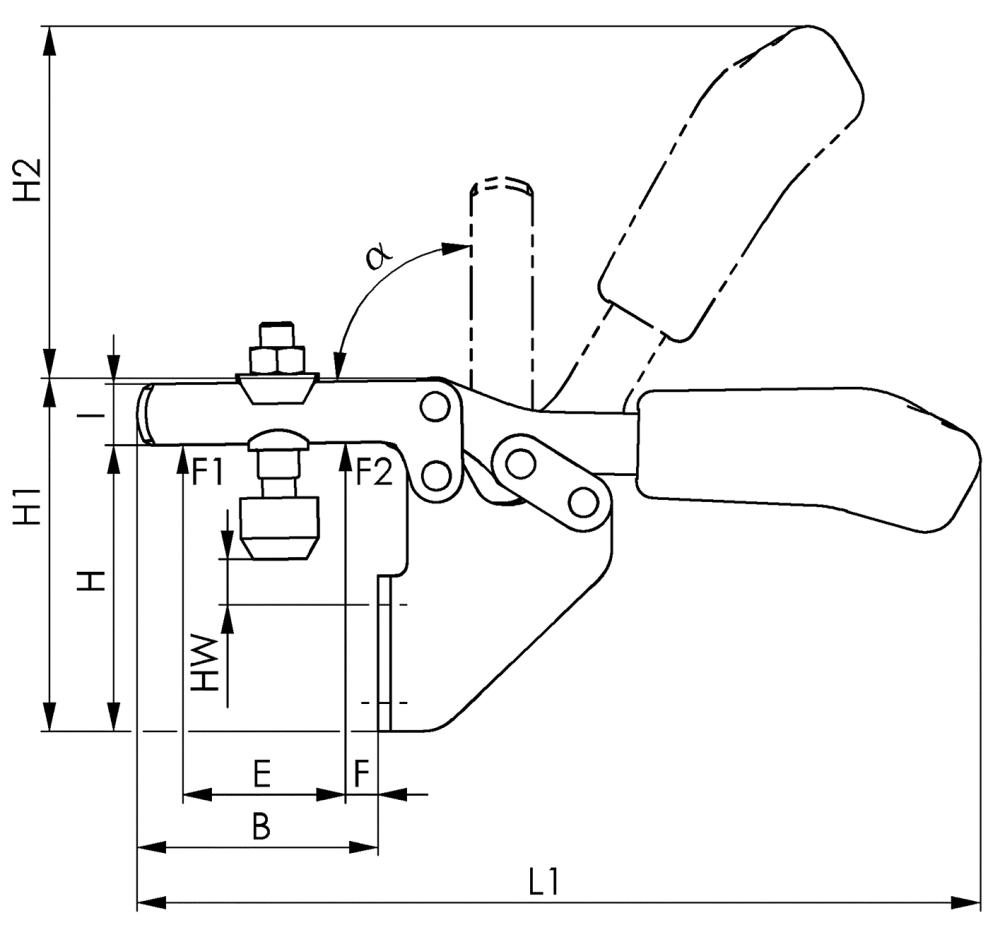

| WGNr. | W341 | |
| Velikost | 2 | |
| Přídržná síla F1 | 1 | kN |
| Přídržná síla F2 | 1,2 | kN |
| Přítlačný šroub | M6 x 35 | |
| Hmotnost | 245 | g |
| A | 6,2 | |
| B | 52 | |
| C | 20 | |
| D | 5,6 | |
| E | 32 | |
| F | 10,5 | |
| H | 73 | |
| H1 | 94 | |
| H2 | 68 | |
| HW min. | 22 | |
| HW max. | 29,5 | |
| I | 13,2 | |
| K | 6 | |
| L1 | 162 | |
| M | 25,5 | |
| N | 37 | |
| P | 32 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/179 |
Logistické parametry
| Výška | 38,0 mm |
|---|---|
| Délka | 180,0 mm |
| Šířka | 65,0 mm |
| Objem | 0,44 l |
| Hmotnost (netto) | 0,248 kg |
Popis

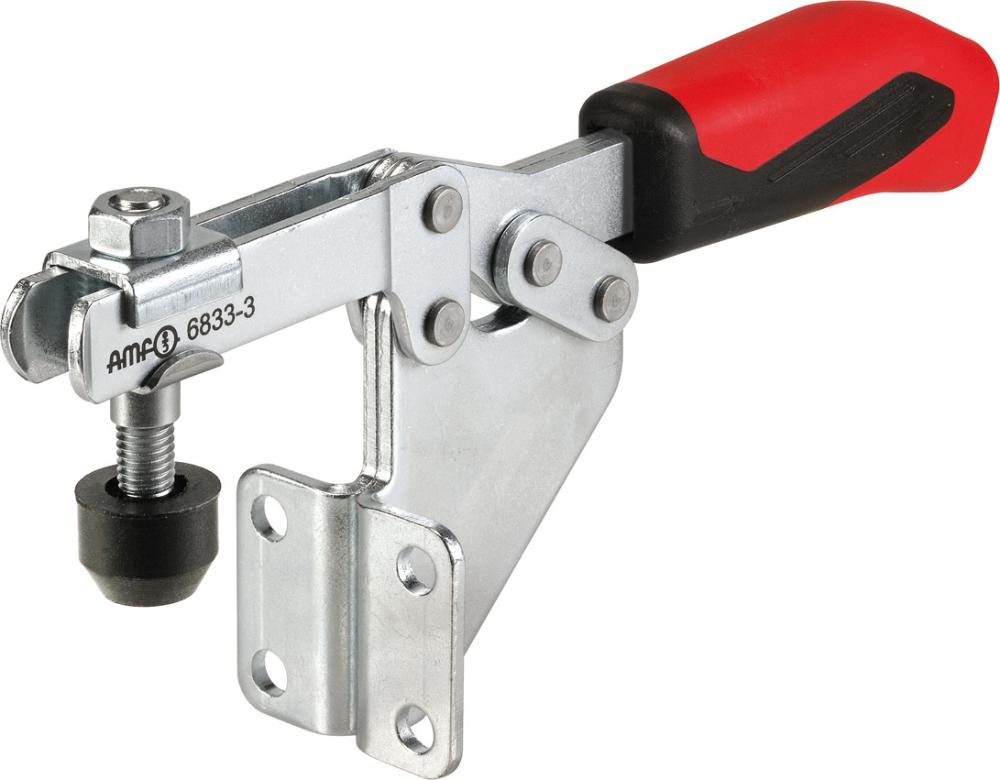

Vodorovná upínka s úhlovou patkouProvedení: Vodorovná upínka s otevřeným přídržným ramenem a úhlovou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Pro namontování zboku.
Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
