Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439490000 |
Upínka horizontální patice 6830NI rozměr 0 nerez AMF (95141) |
632,00 Kč
764,72 Kč s DPH
|
|
|
E7439490010 |
Upínka horizontální patice 6830NI rozměr 1 nerez AMF (95166) |
895,00 Kč
1 082,95 Kč s DPH
|
|
|
E7439490020 |
Upínka horizontální patice 6830NI rozměr 2 nerez AMF (95182) |
995,00 Kč
1 203,95 Kč s DPH
|
|
|
E7439490030 |
Upínka horizontální patice 6830NI rozměr 3 nerez AMF (95208) |
1 227,00 Kč
1 484,67 Kč s DPH
|
|
|
E7439490035 |
Upínka horizontální patice plus rozměr 2 AMF (551715) |
788,00 Kč
953,48 Kč s DPH
|
|
|
E7439490040 |
Upínka horizontální patice plus rozměr 3 AMF (551716) |
910,00 Kč
1 101,10 Kč s DPH
|
|
|
E7439490045 |
Upínka horizontální patice plus rozměr 4 AMF (551717) |
1 183,00 Kč
1 431,43 Kč s DPH
|

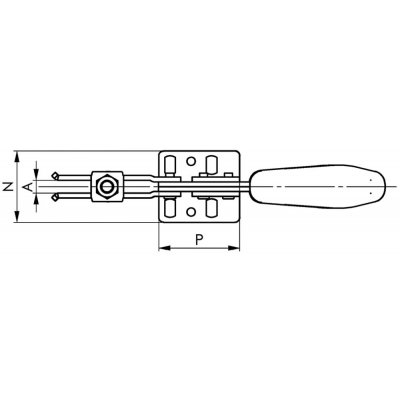

Info

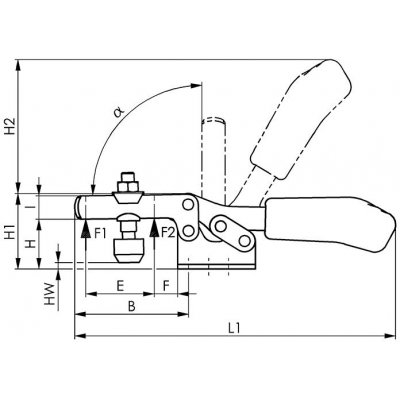

| WGNr. | W341 | |
| Velikost | 0 | |
| F1 | 0,25 | kN |
| F2 | 0,4 | kN |
| Přítlačný šroub | M4 x 25 | |
| Hmotnost | 35 | g |

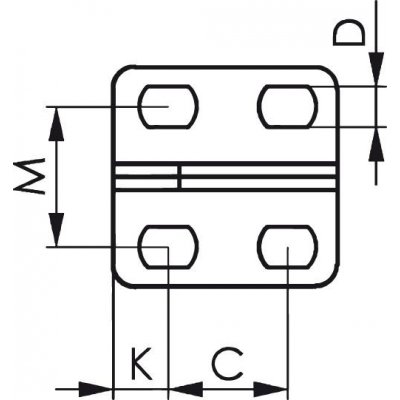

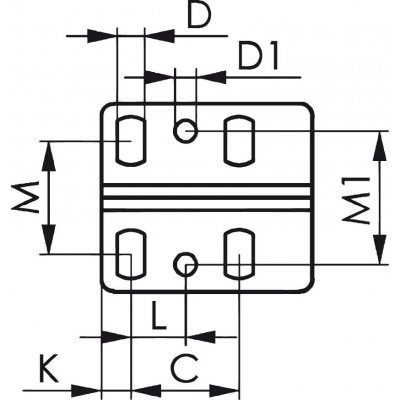

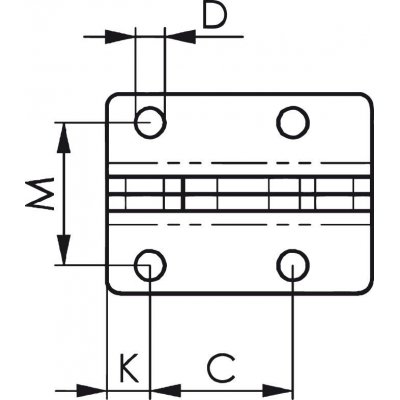

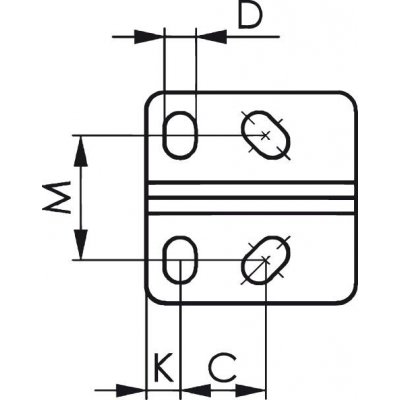

| A | 4 | |
| B | 28 | |
| C | 11,5–15,5 | |
| D | 4,6 | |
| D1 | – | |
| E | 9 | |
| F | 5,5 | |
| H | 14,5 | |
| H1 | 23 | |
| H2 | 34 | |
| HW min. | –5,5 | |
| HW max. | 0 | |
| I | 7,5 | |
| K | 6,3 | |
| L | – | |
| L1 | 79 | |
| M | 16 | |
| M1 | – | |
| N | 25 | |
| P | 25,5 | |
| alpha | 90% | |
| Strana katalogu FORMATplus 2023 | 3/177 |
Logistické parametry
| Výška | 26,0 mm |
|---|---|
| Délka | 65,0 mm |
| Šířka | 50,0 mm |
| Objem | 0,08 l |
| Hmotnost (netto) | 0,038 kg |

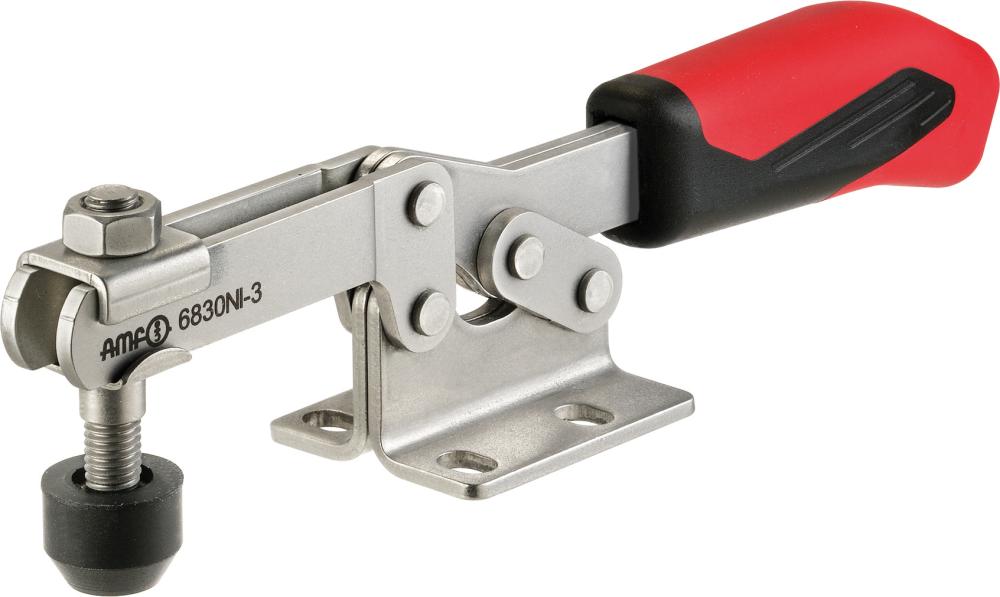

Popis
Horizontální upínka s horizontální patkou, ocel INOX, leštěnáProvedení: Vodorovná upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Rozsah dodávky: Komplet s nerezovým přítlačným šroubem. Vhodná i pro potravinářský průmysl.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
