| WGNr. | W343 | |

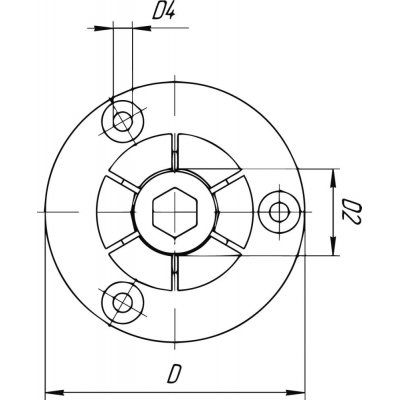

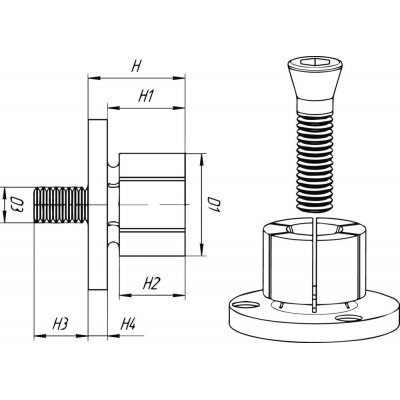

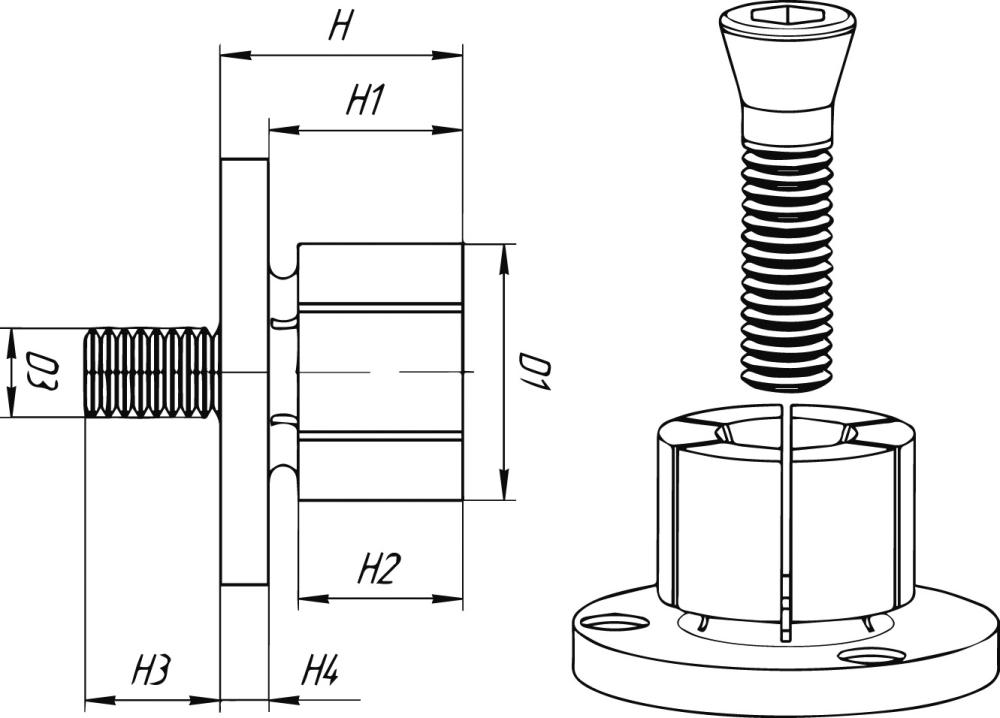

| Upínací rozsah D1 | 4,1–7,4 | mm |
| Ø D h9 | 20 | mm |
| Rozměr D3 | M2 | |
| Rozměr D4 | M2 | mm |
| Rozměr H | 10,7 | mm |
| Rozměr H1 | 7,6 | mm |
| Rozměr H2 | 6,1 | mm |
| Rozměr H3 | 4,1 | mm |
| Rozměr H4 | 3 | mm |
| Upínací síla | 1,1 | kN |
| Strana katalogu FORMATplus 2023 | 3/143 |
Logistické parametry
| Výška | 28,0 mm |
|---|---|
| Délka | 76,0 mm |
| Šířka | 55,0 mm |
| Objem | 0,12 l |
| Hmotnost (netto) | 0,022 kg |
Popis

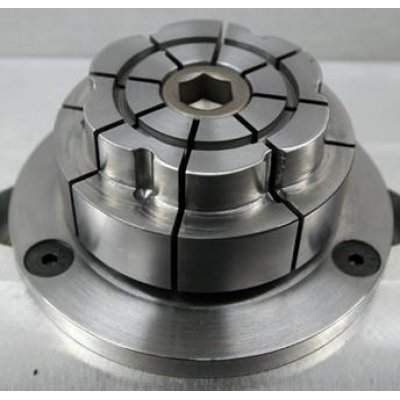

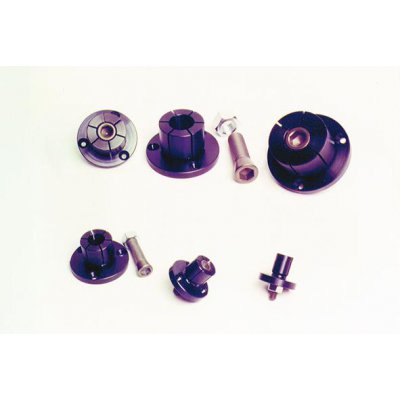

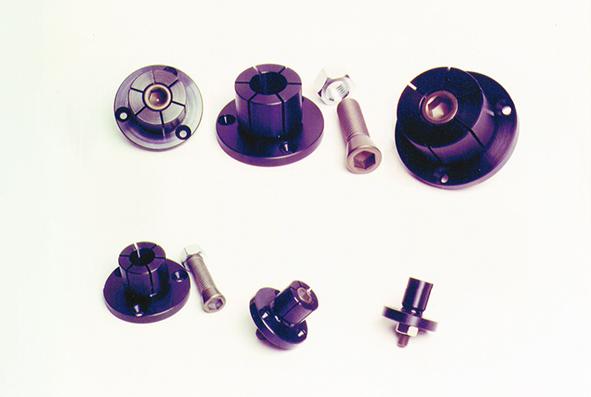

Upínací trn XPAUniverzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

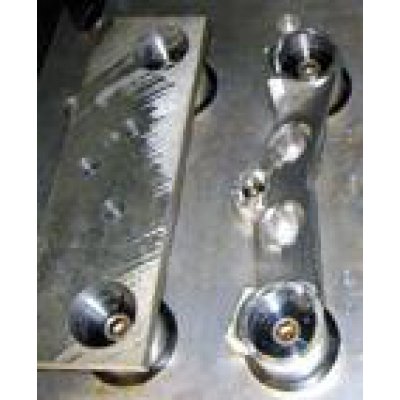

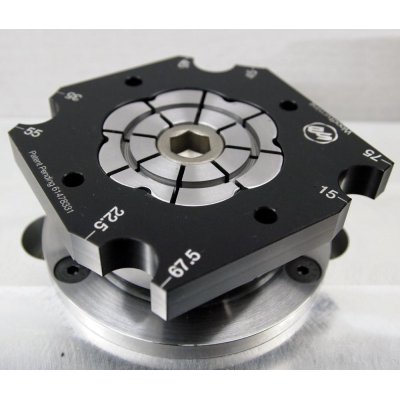

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.
Provedení: Ze stavební oceli, s tvrzeným a povrstveným upínacím šroubem. Průměr upínací příruby je koncentrický vzhledem k upínacímu průměru, tím se dosahuje vysoké přesnosti opakování dílců.
Použití: Téměř každý obrobek (např. soustružený, frézovaný, vrtaný apod.) má minimálně jeden otvor a přesně ten je použit k upnutí upínacím trnem XPA. Upnutí je tak provedeno zevnitř a obrábění 2. strany je tak bezproblémové. Malé rozměry dovolují obrábění z několika stran bez rušivých hran na výrobku. Upínač lze opracovat a soustružením a frézováním přizpůsobit na daný průměr. Automatizovatelný s hydraulikou a pneumatikou.
Rozsah dodávky: Upínací trn se 3 upevňovacími šrouby.
