Upínací trn PA M10x27,00mm MITEE-BITE 38200

Popis

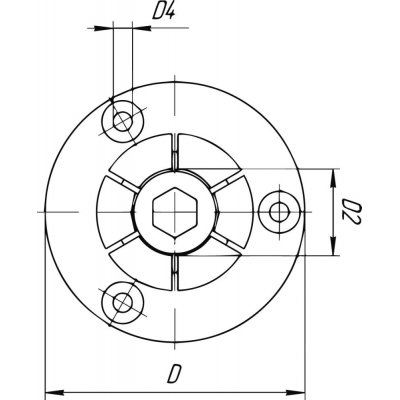

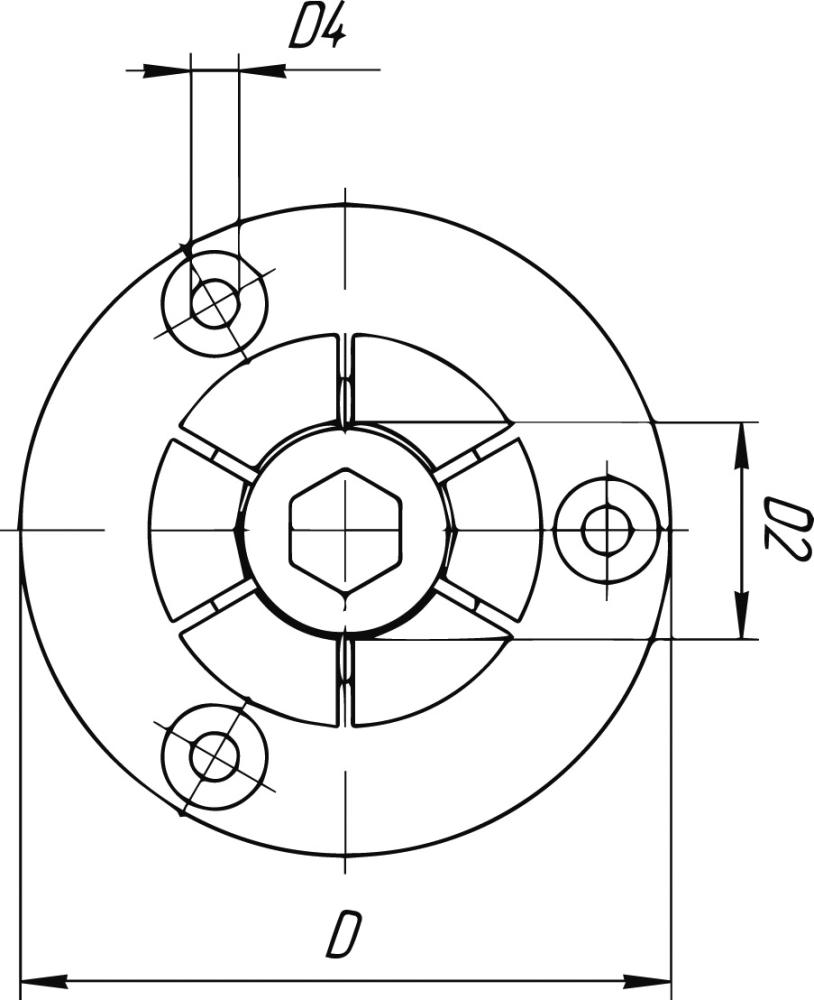

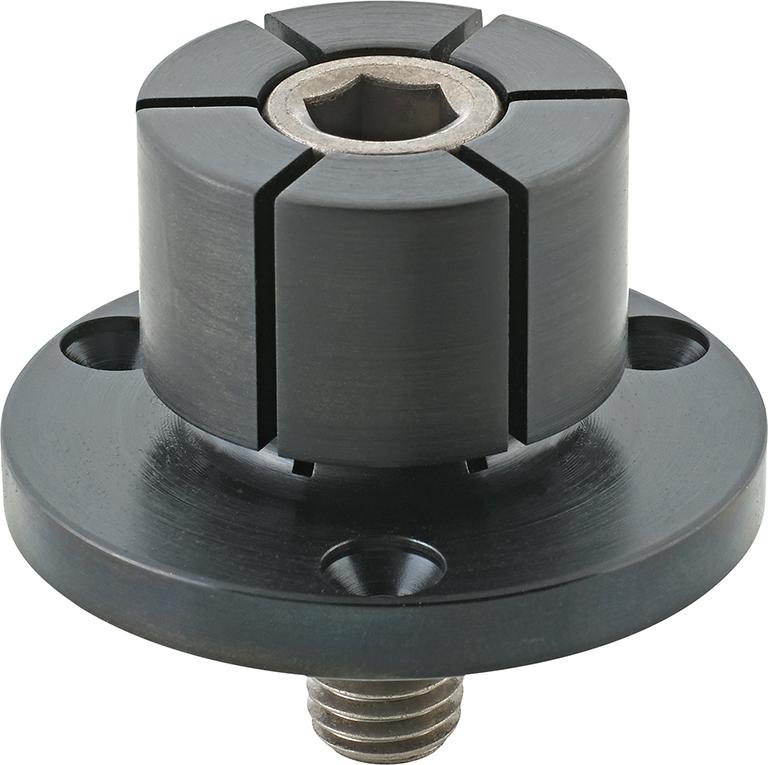

Upínací trn XPA

Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

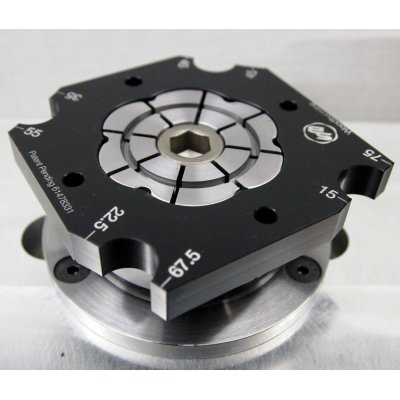

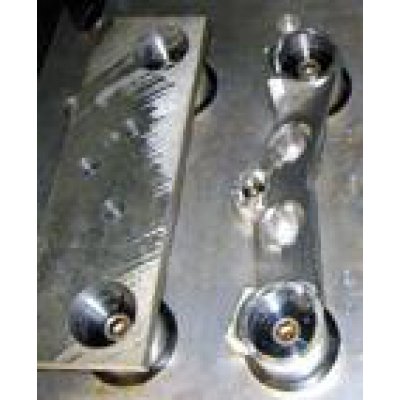

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.

Provedení: Ze stavební oceli, s tvrzeným a povrstveným upínacím šroubem. Průměr upínací příruby je koncentrický vzhledem k upínacímu průměru, tím se dosahuje vysoké přesnosti opakování dílců.

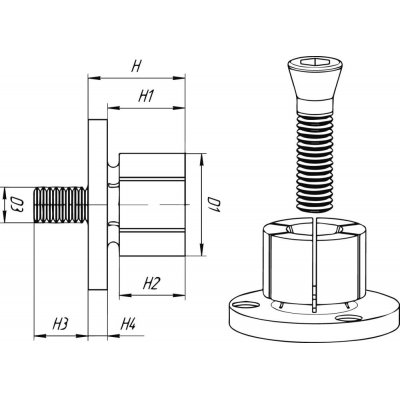

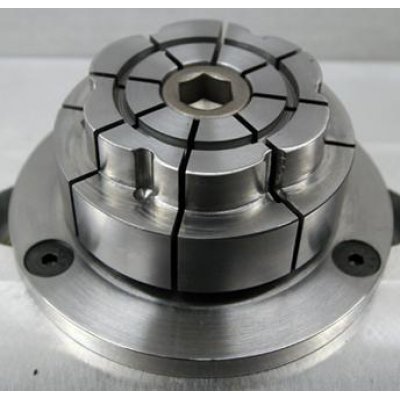

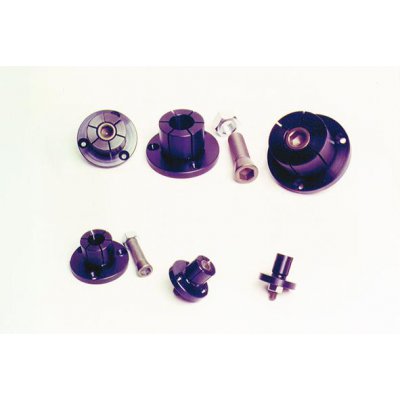

Použití: Téměř každý obrobek (např. soustružený, frézovaný, vrtaný apod.) má minimálně jeden otvor a přesně ten je použit k upnutí upínacím trnem XPA. Upnutí je tak provedeno zevnitř a obrábění 2. strany je tak bezproblémové. Malé rozměry dovolují obrábění z několika stran bez rušivých hran na výrobku. Upínač lze opracovat a soustružením a frézováním přizpůsobit na daný průměr. Automatizovatelný s hydraulikou a pneumatikou.

Rozsah dodávky: Upínací trn se 3 upevňovacími šrouby.
