Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7432140019 |
Upínací trn DIN69871ADB SK50 D10 mm HAIMER (50.300.10) |
3 845,00 Kč
4 652,45 Kč s DPH
|
|
|
E7432140028 |
Upínací trn DIN69871ADB SK50 D12 mm HAIMER (50.300.12) |
3 845,00 Kč
4 652,45 Kč s DPH
|
|
|
E7432140037 |
Upínací trn DIN69871ADB SK50 D14 mm HAIMER (50.300.14) |
3 845,00 Kč
4 652,45 Kč s DPH
|
|
|
E7432140046 |
Upínací trn DIN69871ADB SK50 D16 mm HAIMER (50.300.16) |
4 146,00 Kč
5 016,66 Kč s DPH
|
|
|
E7432140055 |
Upínací trn DIN69871ADB SK50 D18 mm HAIMER (50.300.18) |
4 146,00 Kč
5 016,66 Kč s DPH
|
|
|
E7432140064 |
Upínací trn DIN69871ADB SK50 D20 mm HAIMER (50.300.20) |
4 146,00 Kč
5 016,66 Kč s DPH
|
|
|
E7432140073 |
Upínací trn DIN69871ADB SK50 D25 mm HAIMER (50.300.25) |
4 539,00 Kč
5 492,19 Kč s DPH
|
|
|
E7432140001 |
Upínací trn DIN69871ADB SK50 D6 mm HAIMER (50.300.06) |
3 845,00 Kč
4 652,45 Kč s DPH
|
|
|
E7432140010 |
Upínací trn DIN69871ADB SK50 D8 mm HAIMER (50.300.08) |
3 845,00 Kč
4 652,45 Kč s DPH
|
Info
| WGNr. | W394 | |
| Ø d1 | 16 | mm |
| l1 | 63 | mm |
| Ø d2 | 48 | mm |
| Strana katalogu FORMATplus 2023 | 3/6 |
Logistické parametry
| Výška | 120,0 mm |
|---|---|
| Délka | 240,0 mm |
| Šířka | 120,0 mm |
| Objem | 3,46 l |
| Hmotnost (netto) | 3,262 kg |
Popis

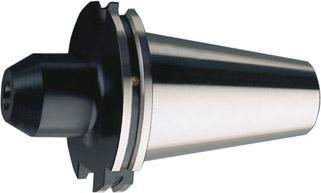

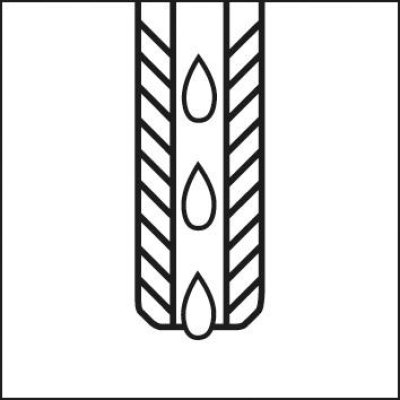

Plošný upínač systém Weldon, ISO 7388-1 (DIN 69871), SK 50, kvalita vyvážení G2,5 22000 min-1Provedení: Z legované cementované oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole. S centrálním otvorem pro přívod chladiva.
Tolerance úhlu kužele: AT3
Otvor v toleranci: H5
Tvrdost po kalení: 60 –2 HRC
Použití: K upnutí fréz s válcovou stopkou a boční unášecí plochou ve shodě s DIN 1835-B a DIN 6535-HB.
Rozsah dodávky: Upínací trn s upínacím šroubem.
Obvodová házivost: < 0,003 mm.
Tvrdost po kalení: 60 –2 HRC.
Všechny funkční plochy jsou opracovány.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
