Varianty
Info
| WGNr. | W343 | |

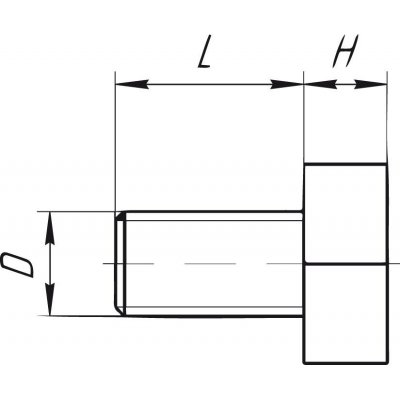

| Ø závitu D | M6 | mm |
| Délka závitu L | 12 | mm |

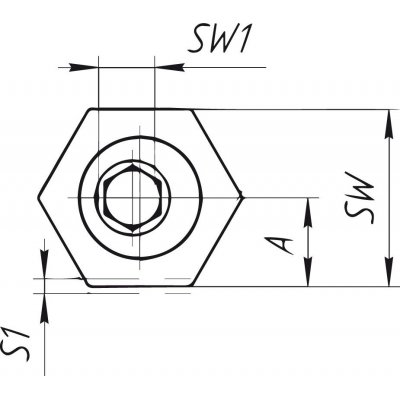

| SW | 16 | mm |
| Výška podložky H | 4,8 | mm |
| Dráha excentru S1 | 1,3 | mm |
| Vzdálenost A | 7,8 | mm |
| Upínací síla | 3,4 | kN |
| Strana katalogu FORMATplus 2023 | 3/141 |
Logistické parametry
| Výška | 12,0 mm |
|---|---|
| Délka | 12,0 mm |
| Šířka | 3,0 mm |
| Hmotnost (netto) | 0,001 kg |
Popis

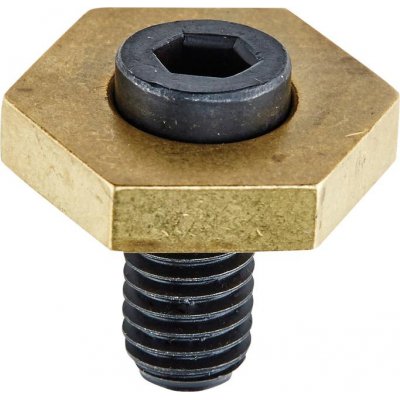

Excentrická upínkaUniverzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.

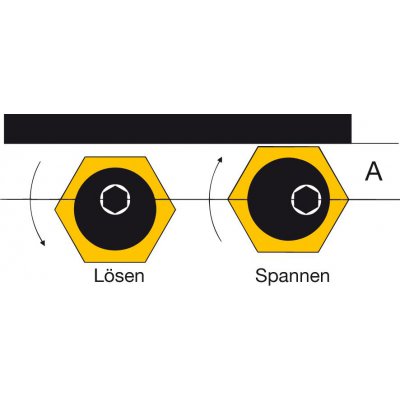

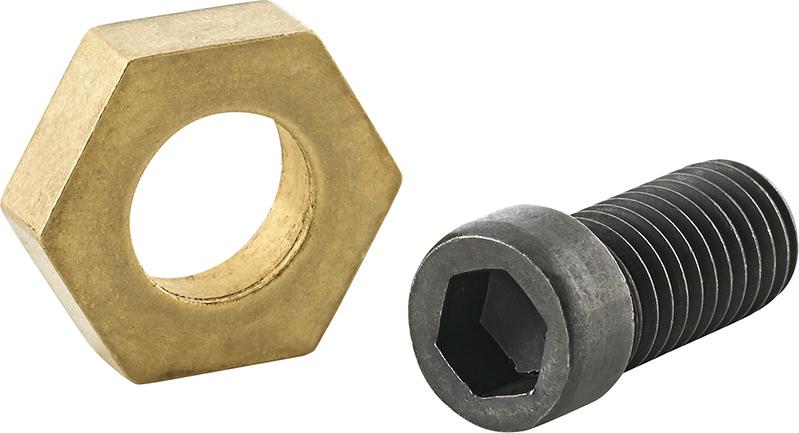

Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.

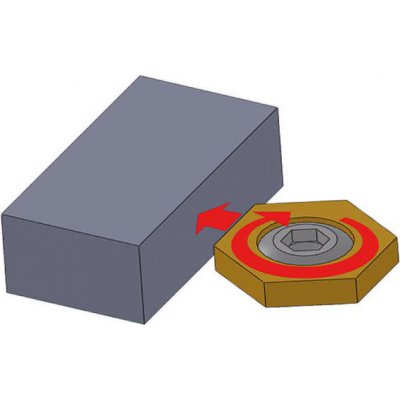

Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.
Použití: K zašroubování a upnutí na přípravcích.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
