Varianty
Info

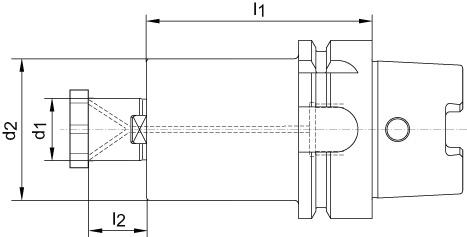

| WGNr. | W394 | |
| d1 | 32 | mm |
| d2 | 78 | mm |
| l2 | 24 | mm |
| l1 | 60 | mm |
| Strana katalogu FORMATplus 2023 | 3/40 |
Logistické parametry
| Výška | 95,0 mm |
|---|---|
| Délka | 132,0 mm |
| Šířka | 95,0 mm |
| Objem | 1,19 l |
| Hmotnost (netto) | 1,849 kg |
Popis
Upínač pro nástrčné frézy, ISO 12164-1 (DIN 69893), tvar A, HSK 63Provedení: Přesné vyvážení. Ze speciální cementační oceli pro vysoce namáhané konstrukční díly s pevností v tahu v jádru min. 1000 N/mm2. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole. Přesnější než DIN. S otvory pro výtok chladiva na čelní straně pro frézy a vnitřní chlazení.
Tvrdost po kalení: 58 –2 HRC
Použití: Pro upnutí nožových hlav a fréz s příčnou drážkou DIN 1880, jakož i od upínacího průměru 40, úchyt možný ve shodě s DIN 2079 (4 dodatečné závitové otvory).
Obsah dodávky: Úchyt nožové hlavy s utahovacím šroubem pro frézu.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
