Varianty
Info
| WGNr. | W394 | |
| d1 | 40 | mm |
| SK | 50 | |
| d2 | 87 | mm |
| l2 | 27 | mm |
| l1 | 50 | mm |
| Strana katalogu FORMATplus 2023 | 3/13 |
Logistické parametry
| Výška | 280,0 mm |
|---|---|
| Délka | 130,0 mm |
| Šířka | 130,0 mm |
| Objem | 4,73 l |
| Hmotnost (netto) | 4,360 kg |
Popis

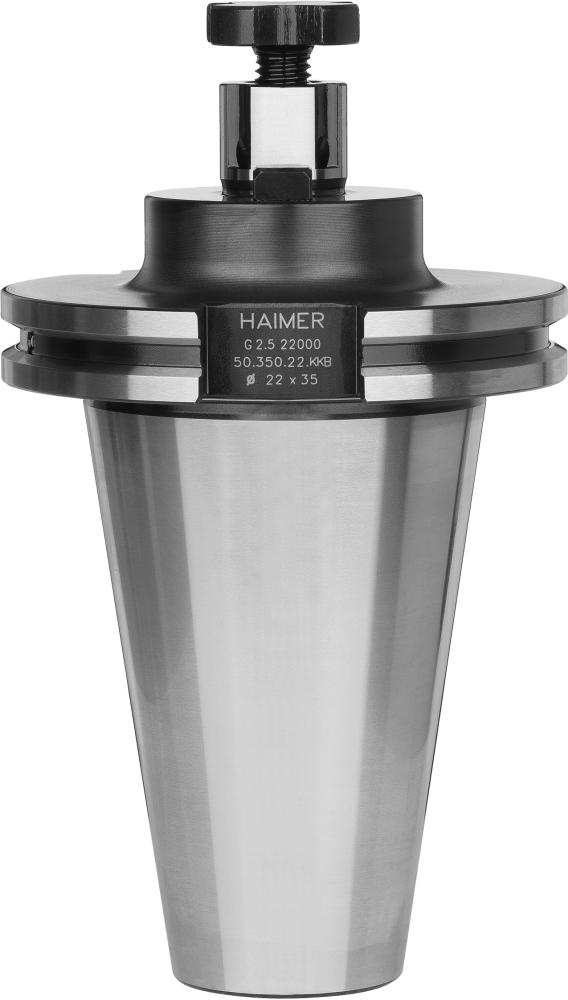

Úchyt nožové hlavy, ISO 7388-1 (DIN 69871), tvar AD/B, SK50Provedení: Přesně vyvážené, z legované cementační oceli, s pevností v tahu v jádru cca 950 N/mm2 a hloubkou zakalení min. 0,5 mm. Kužel ve shodě s DIN 254. Všechny funkční plochy jsou přesně opracovány a zaručují kvalitu díky dvojité 100 % kontrole. S otvory pro výtok chladiva na čelní straně pro frézy a vnitřní chlazení.
Tolerance kuželu AT3
Tvrdost po kalení: 60 –2 HRC
Použití: Pro upnutí nožových hlav a fréz s příčnou drážkou DIN 1880, jakož i od upínacího průměru 40, úchyt možný ve shodě s DIN 2079 (4 dodatečné závitové otvory).
Rozsah dodávky: Úpínač frézovací hlavy komplet s utahovací maticí na frézu.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
