Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439350010 |
Svislá upínka 6800NI velikost 1, nerez, AMF (95026) |
785,00 Kč
949,85 Kč s DPH
|
|
|
E7439350000 |
Svislá upínka 6800NI, velikost 0, nerez AMF (95000) |
773,00 Kč
935,33 Kč s DPH
|
|
|
E7439350020 |
Svislá upínka 6800NI, velikost 2, nerez AMF (95042) |
954,00 Kč
1 154,34 Kč s DPH
|
|
|
E7439350030 |
Svislá upínka 6800NI, velikost 3, nerez AMF (95067) |
1 323,00 Kč
1 600,83 Kč s DPH
|
Info

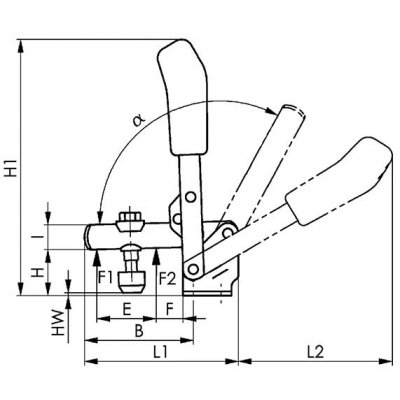

| WGNr. | W341 | |
| Velikost | 1 | |
| F1 | 0,6 | kN |
| F2 | 1,1 | kN |
| Přítlačný šroub | M5 x 30 | |
| Hmotnost | 105 | g |

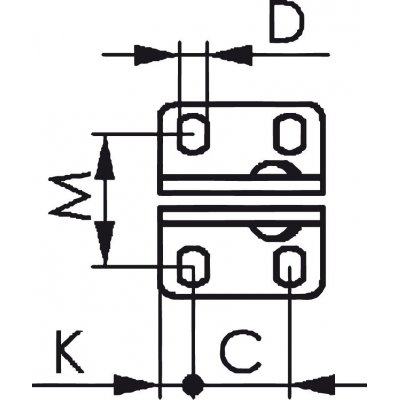

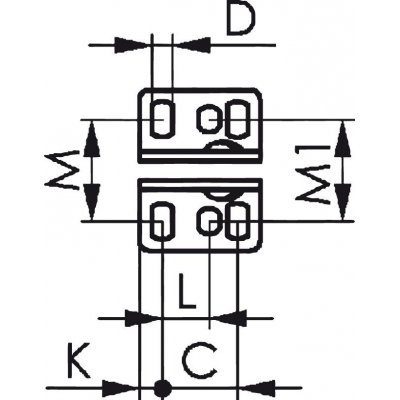

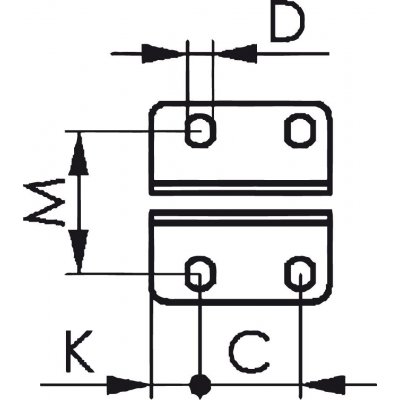

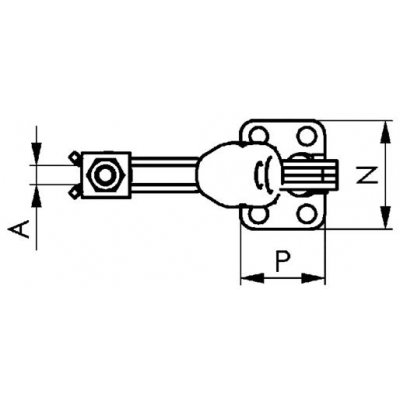

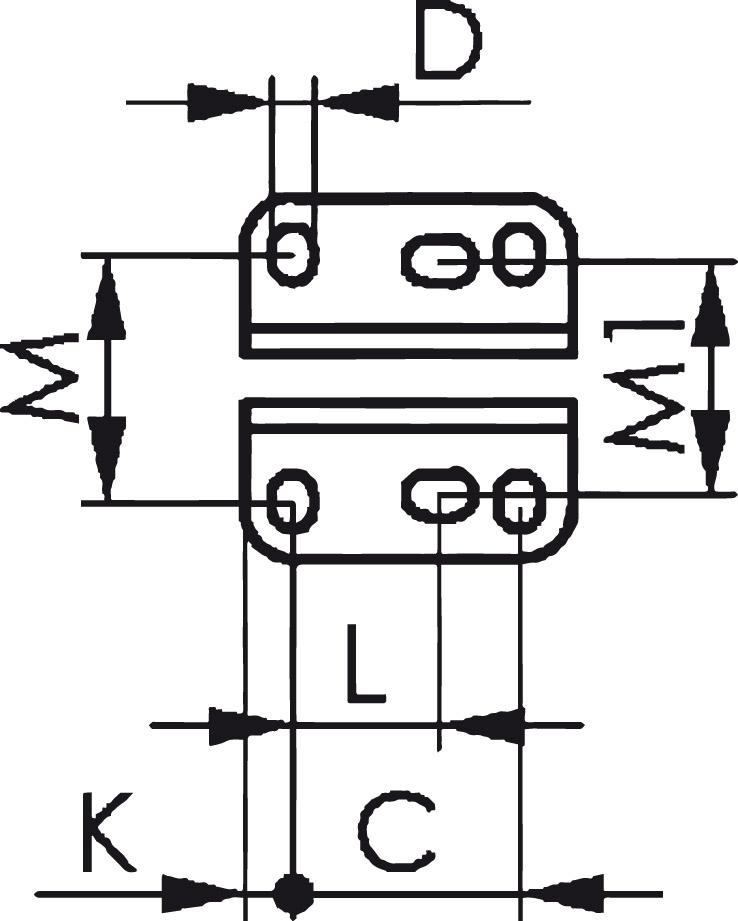

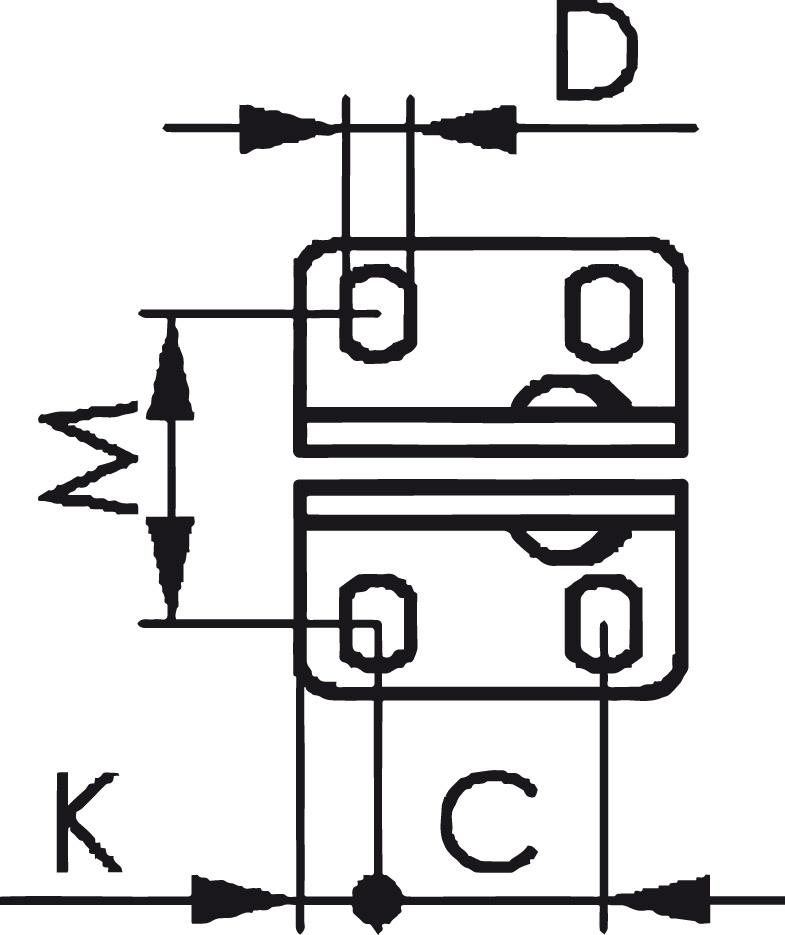

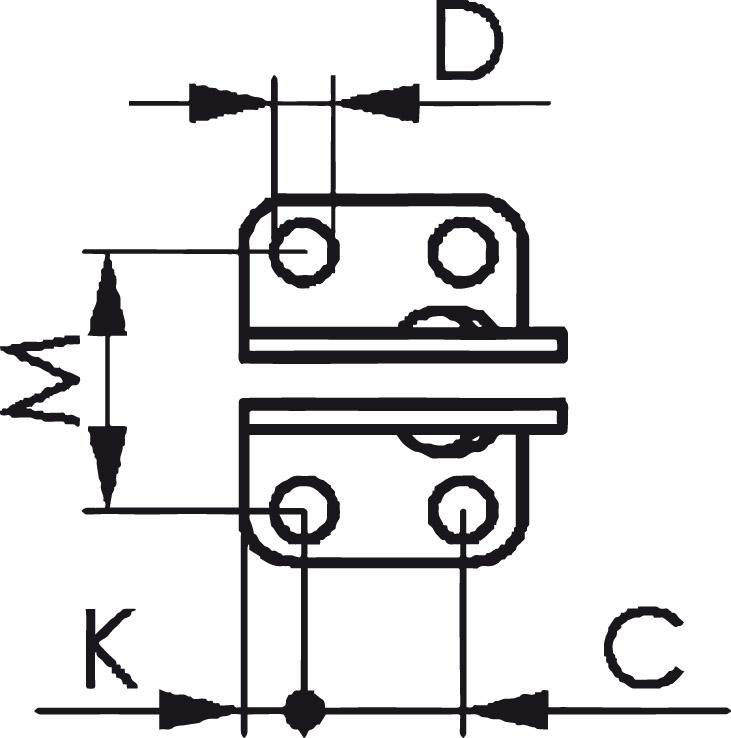

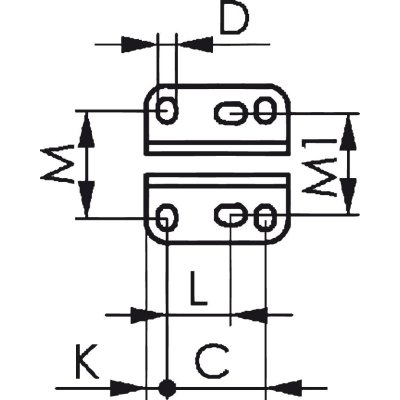

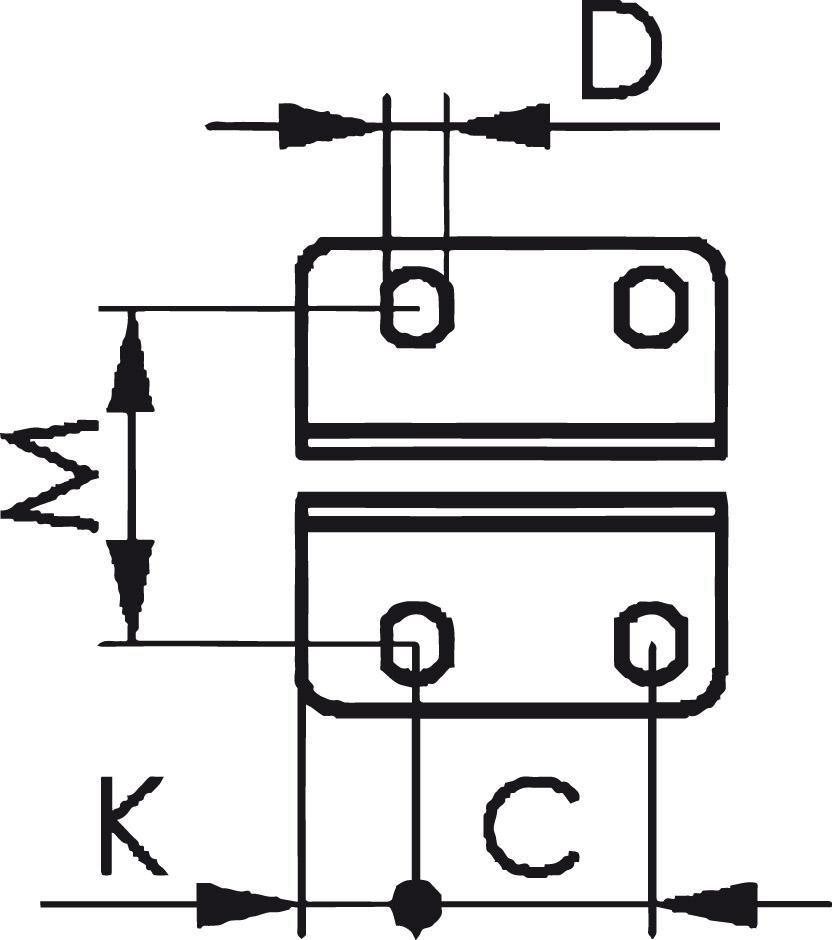

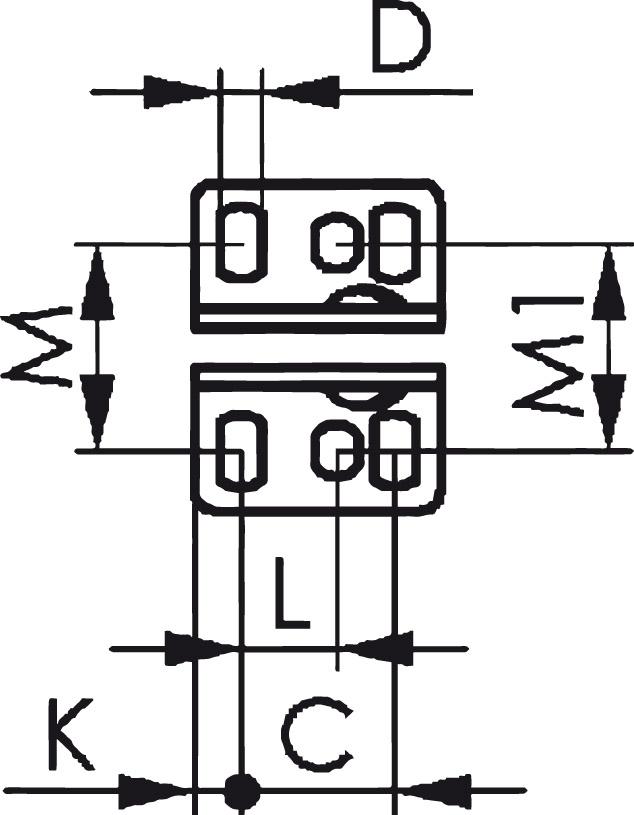

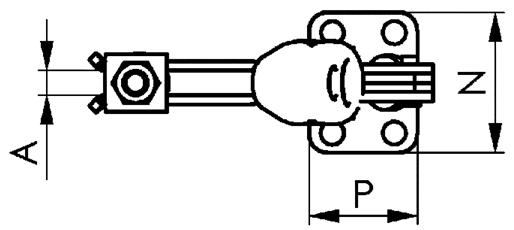

| A | 5 | |
| B | 39 | |
| C | 16 | |
| D | 4,5 | |
| E | 18 | |
| F | 6 | |
| H | 19 | |
| H1 | 98 | |
| HW min. | -4 | |
| HW max. | 2 | |
| I | 10 | |
| K | 5,5 | |
| L | – | |
| L1 | 61 | |
| L2 | 58 | |
| M | 24 | |
| M1 | – | |
| N | 34 | |
| P | 27 | |
| alpha | 95% | |
| alpha* | – | |
| Provedení | alpha*: Úhel otevření lze prodloužit nalisováním dorazového kolíku. | |
| Strana katalogu FORMATplus 2023 | 3/173 |
Logistické parametry
| Výška | 35,0 mm |
|---|---|
| Délka | 130,0 mm |
| Šířka | 100,0 mm |
| Objem | 0,46 l |
| Hmotnost (netto) | 0,111 kg |
Popis
Horizontální upínka s vodorovnou patkou, ocel INOX, leštěnáProvedení: Svislá upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených pouzdrech, z důvodu prostoru nejsou ve velikostech 0 a 1. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Rozsah dodávky: Svislá upínka komplet s nerezovým přítlačným šroubem. Vhodná i pro potravinářský průmysl.
Upozornění: Příčné rameno pro 2bodové upnutí viz (obj. č. 3946).
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
