Varianty
Technické parametry
| Závit metrický M | 5 |
|---|
Info
| WGNr. | W165 | |
| Počet závitů | M5 | |
| Stoupání | 0,8 | mm |
| Celková délka | 70 | mm |
| Ø stopky | 6 | mm |
| Čtyřhranná stopka | 4,9 | mm |
| Ř jádrového otvoru | 4,2 | mm |
| Norma | DIN 371 | |
| Provedení | s vyztuženou stopkou | |
| Ocel < 700 N/mm2 | 15 | |
| Ocel < 1000 N/mm2 | 10 | |
| Ocel < 1400 N/mm2 | 8 | |
| Litina GGG | 25 | |
| Hliník < 8% Si | 25 | |
| Hliník > 8% Si | 25 | |
| Povrstvení | TiN | |
| Strana katalogu FORMATplus 2023 | 1/202 |
Logistické parametry
| Výška | 9,0 mm |
|---|---|
| Délka | 81,0 mm |
| Šířka | 10,0 mm |
| Objem | 0,01 l |
| Hmotnost (netto) | 0,014 kg |
Popis

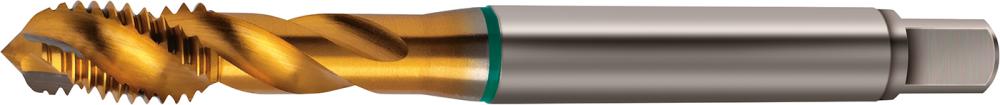

Strojní závitník na slepé otvoryProvedení: Rozmezí tolerance ISO 2/6H, typ N, s nářezem tvar C (2–3 chody).
Použití: Pro metrické běžné závity dle DIN 13. Lze použít zejména na univerzální materiály, jako jsou konstrukční oceli, automatové oceli, cementační oceli, zušlechťované oceli, nitridované oceli a litina s kuličkovým grafitem.
Upozornění: HSS-E PM se vyznačuje vysokou tuhostí (vyšší stabilita hran, větší odolnost proti opotřebení) a větší životností. Výhody: znatelně vyšší procesní bezpečnost, až o 1/3 delší trvanlivost a lepší povrch závitu.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
