Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438040019 |
Stabilní upínací čelist 6497F plochá, velikost 19 AMF (562016) |
7 206,00 Kč
8 719,26 Kč s DPH
|
|
|
E7438040026 |
Stabilní upínací čelist 6497F plochá, velikost 26 AMF (562017) |
9 751,00 Kč
11 798,71 Kč s DPH
|
|
|
E7438040038 |
Stabilní upínací čelist 6497F plochá, velikost 38 AMF (562018) |
14 194,00 Kč
17 174,74 Kč s DPH
|
Info

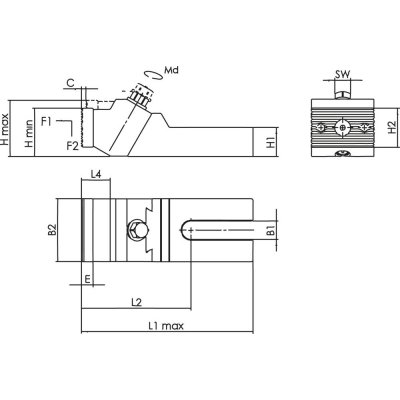

| WGNr. | W342 | |
| Šířka drážky | 32, 36, 42 | mm |
| B1 | 38 | mm |
| B2 | 90 | mm |
| C | 10 | mm |
| E | 12 | mm |
| H min. | 75 | mm |
| H max. | 91,5 | mm |
| H1 | 46 | mm |
| H2 | 40 | mm |
| L1 max. | 256 | mm |
| L2 | 152 | mm |
| L4 | 34 | mm |
| SW | 21 | |
| F1 | 50 | kN |
| F2 | 7,5 | kN |
| Md | 160 | |
| Strana katalogu FORMATplus 2023 | 3/164 |
Popis

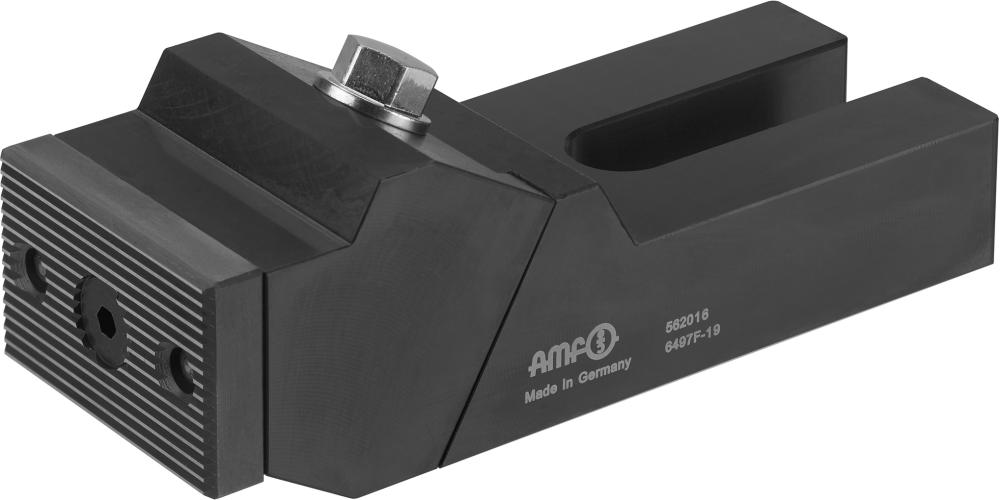

Stabilní upínací čelist, plocháProvedení: S přesným prizmatickým vedením, základní těleso z kalené oceli, upínací čelisti z cementované oceli, tvrzené. Upínací čelisti oboustranné, s hladkou stranou pro opracované obrobky a rýhovanou stranou pro surové upínací plochy.
Použití: Díky velké upínací ploše se tyto stabilní upínací čelisti hodí k bočnímu upnutí obrobků. K upevnění stabilních upínacích čelistí na strojní stůl doporučujeme použít dva upínací šrouby.
Upozornění: Jako upevňovací šrouby (2 kusy na upínací čelist) je nutno samostatně objednat šrouby pro T-drážky DIN 787 v závislosti na šířce drážky.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
