Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438020001 |
Šroubovací podpěra, modulární 6425-706 mm AMF (562000) |
39 783,00 Kč
48 137,43 Kč s DPH
|
|
|
E7438020003 |
Šroubovací podpěra s nastavením výšky s jemným závitem a patkou 6425A - 230 mm AMF (562001) |
20 000,00 Kč
24 200,00 Kč s DPH
|
|
|
E7438020005 |
Šroubovací podpěra 6425S-406 mm AMF (562002) |
16 823,00 Kč
20 355,83 Kč s DPH
|
|
|
E7438020007 |
Meziprvek malý 6425Z-100 mm AMF (562003) |
8 193,00 Kč
9 913,53 Kč s DPH
|
|
|
E7438020009 |
Meziprvek velký 6425Z-300 mm AMF (562004) |
11 552,00 Kč
13 977,92 Kč s DPH
|
|
|
E7438020011 |
Patka 6425FB AMF (562005) |
3 335,00 Kč
4 035,35 Kč s DPH
|
|
|
E7438020013 |
Patka 6425FG AMF (562006) |
16 325,00 Kč
19 753,25 Kč s DPH
|
|
|
E7438020015 |
Patka 6425FY AMF (562007) |
16 058,00 Kč
19 430,18 Kč s DPH
|
|
|
E7438020017 |
Závitový adaptér 6425GA-M16 AMF (562008) |
1 000,00 Kč
1 210,00 Kč s DPH
|
|
|
E7438020019 |
Závitový adaptér 6425GA-M20 AMF (562009) |
1 051,00 Kč
1 271,71 Kč s DPH
|
|
|
E7438020021 |
Závitový adaptér 6425GA-M24 AMF (562010) |
1 130,00 Kč
1 367,30 Kč s DPH
|
|
|
E7438020023 |
Podložka hladká 6425AG AMF (562011) |
3 823,00 Kč
4 625,83 Kč s DPH
|
|
|
E7438020025 |
Podložka vypouklá 6425AB AMF (562012) |
3 823,00 Kč
4 625,83 Kč s DPH
|
|
|
E7438020027 |
Podložka bodová 6425AP AMF (562013) |
4 761,00 Kč
5 760,81 Kč s DPH
|
|
|
E7438020029 |
Montážní nástroj 6425MW velikost 76 AMF (562014) |
1 525,00 Kč
1 845,25 Kč s DPH
|
|
|
E7438020031 |
Dílenský vozík prázdný 6425WW AMF (562015) |
50 618,00 Kč
61 247,78 Kč s DPH
|
|
|
E7438020033 |
Meziprvek střední 6425Z-200 mm AMF (562155) |
11 006,00 Kč
13 317,26 Kč s DPH
|

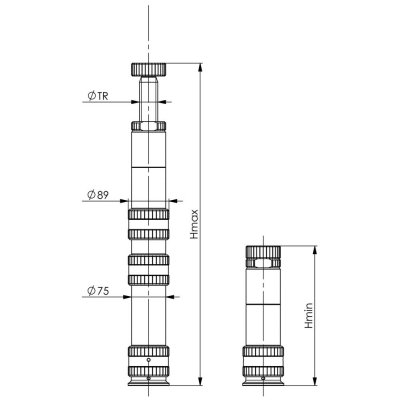

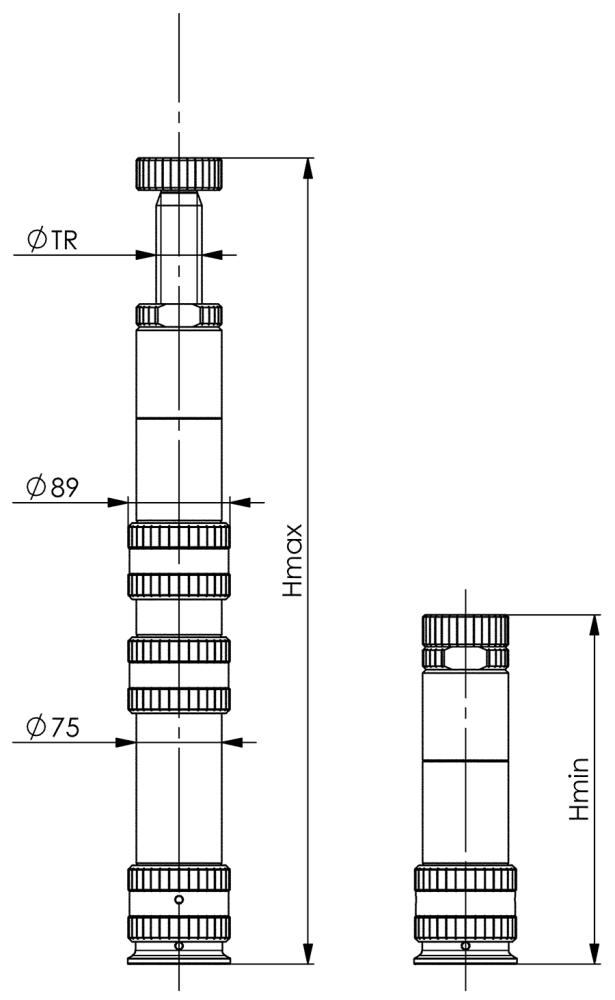

Info
| WGNr. | W342 | |
| H min. | 306 | mm |
| H max. | 706 | mm |
| TR | 40 x 7 | mm |
| Nosnost | 60 | kN |
| Strana katalogu FORMATplus 2023 | 3/160 |
Popis
Šroubovací podpěra, modulárníProvedení: Modulární konstrukce umožňuje použití různých prvků hlavy a mezikusů. Je tak možná maximální výška (s patkou 6425FG nebo 6425FY) 1626 mm při povolené podpěrné síle 60 kN, nad tuto hodnotu hrozí nebezpečí vybočení. Nelze přestavit při zatížení.
Maximální výšky 1626 mm lze dosáhnout plynule a s pokrytím všech výšek (s patkou 6425FG nebo 6425FY). Spoje jsou chráněny proti znečištění. Vylepšená manipulace díky jednotlivým prvkům a úspora přípravného času díky flexibilitě dílů. Optimalizace skladování.
Použití: Použitelná na T drážkách a destičkách s rastrem díky adaptérům, našroubovaným v patce. Jednotlivé prvky se zasunou do sebe a pomocí závitového kroužku se spojí při zachování procesní bezpečnosti. Závitový kroužek se nesmí dotahovat při zatížení. Montážní klíč umožňuje ovládání prvků hlavy a patky a rovněž závitových adaptérů.

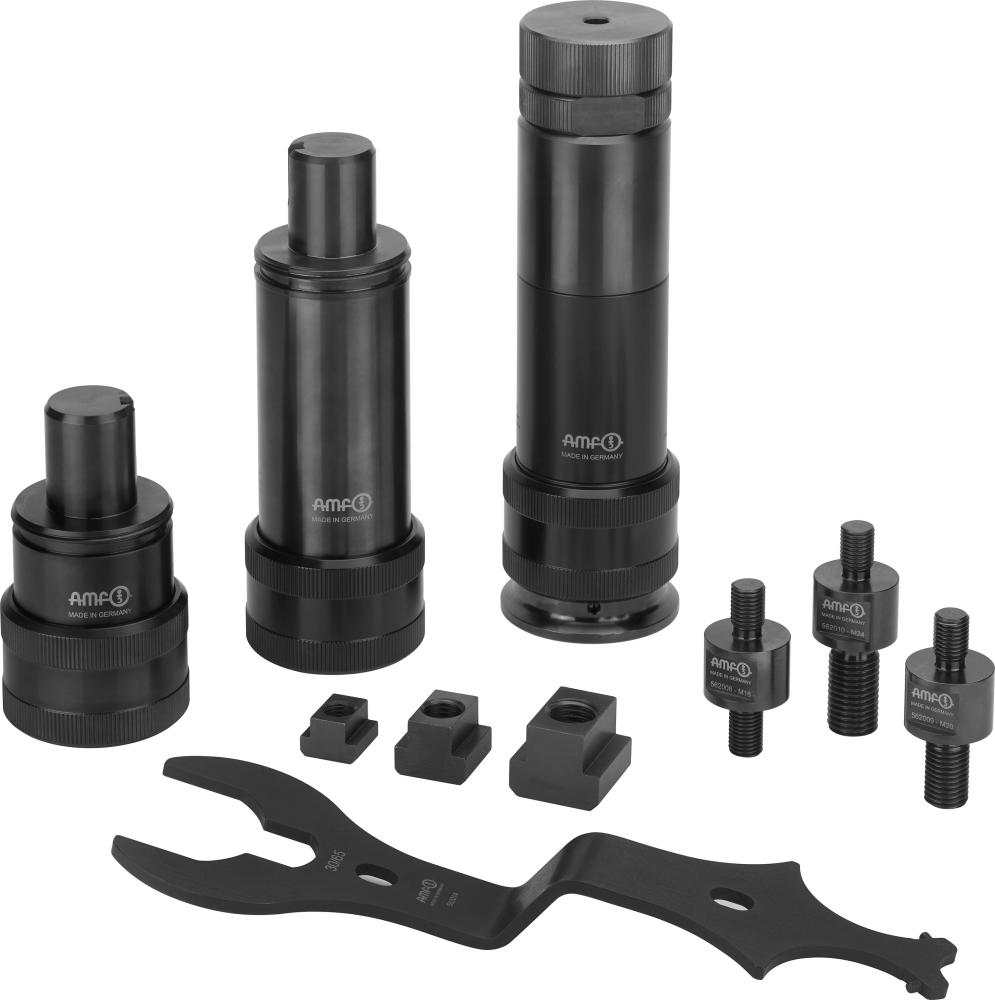

Obsah dodávky: Šroubovací podpěra s patkou 6425FB, mezikusem malým, mezidílem středním, závitovými adaptéry M16, M20, M24, T-maticemi drážka 18, 22, 28, montážní klíč.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
