Varianty
Info
| WGNr. | W302 | |
| Velikost | 160 | mm |
| Krátký kužel | 5 | |
| Ø průchozího otvoru | 42 | mm |

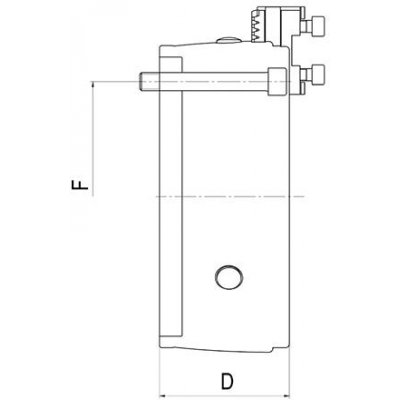

| Výška bez čelisti D | 78 | mm |
| F | 104,8 | mm |
| Max. krouticí moment | 120 | N·m |
| max. upínací síla | 73 | kN |
| Přesnost obvodové házivosti | 0,04 | mm |
| Max. otáčky | 5400 | min-1 |
| Strana katalogu FORMATplus 2023 | 3/73 |
Logistické parametry
| Výška | 205,0 mm |
|---|---|
| Délka | 175,0 mm |
| Šířka | 180,0 mm |
| Objem | 6,46 l |
| Hmotnost (netto) | 11,300 kg |
Popis
Tříčelisťové soustružnické sklíčidlo s klínovou tyčí DURO-TProvedení: Těleso sklíčidla je kompletně povrchově kalené a vyvážené. Čelisti ve sklíčidle vybroušené na obvodovou házivost. Tolerance radiální a čelní házivosti je dvakrát přesnější, než nařizuje norma DIN 69386/I. Rychlovýměnný systém čelistí, vizuální značka pro rychlou výměnu čelistí a zajištění čelistí. Intenzivní protikorozní ochrana a vnější obrys s hranou proti stříkající vodě. Dobré možnosti mazání velmi namáhaných kluzných ploch.
Použití: Pro soustružení s požadavkem na vysoké upínací síly, přesnost obvodové házivosti a přesnost opakování.
Rozsah dodávky: Se základními čelistmi a oboustrannými nástavbovými čelistmi a bezpečnostním klíčem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
