Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439300001 |
Nástavec s kuličkou č 6445 FORMAT |
668,00 Kč
808,28 Kč s DPH
|
|
|
E7439300020 |
Seřizovací klín HERKUKLES 125/100-125mm FORMAT |
12 539,00 Kč
15 172,19 Kč s DPH
|
|
|
E7439300030 |
Seřizovací klín HERKUKLES 190/170-190mm FORMAT |
29 055,00 Kč
35 156,55 Kč s DPH
|
|
|
E7439300010 |
Seřizovací klín HERKUKLES 63/50-63mm FORMAT |
5 809,00 Kč
7 028,89 Kč s DPH
|
Info

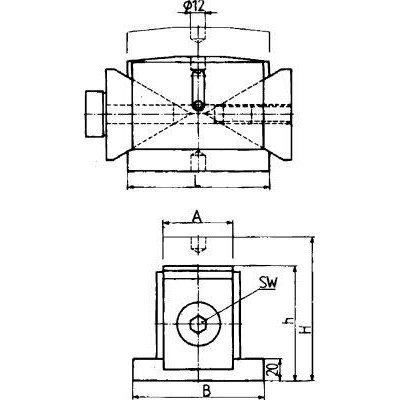

| WGNr. | W340 | |
| Velikost | 155 | |
| Přestavení na výšku h-H | 135–155 | mm |
| A | 93 | mm |
| B | 125 | mm |
| Délka L | 140 | mm |
| SW | 46 | mm |
| H* mm/ot. | 2,02 | |
| Nosnost | 175 | kN |
| Strana katalogu FORMATplus 2023 | 3/163 |
Logistické parametry
| Výška | 183,0 mm |
|---|---|
| Délka | 235,0 mm |
| Šířka | 330,0 mm |
| Objem | 14,19 l |
| Hmotnost (netto) | 23,460 kg |
Popis
Rovnací klín s vnitřním šestihranem* H mm/ot. = přestavení výšky na otáčku.
Provedení: Ze zušlechtené tvárné litiny a oceli, popuštěné na brunýrovaný odstín. Se středicím otvorem O 12 mm. Rovnací klín můžete rukou snadno přestavit při zatížení na 1/3 nosnosti (F max.). Přesně opracované klínové plochy dovolují klidné přesné nastavení, přesnější než 1/10 mm, volitelně šroubem s rýhovanou hlavou nebo klíčem na šestihranné šrouby. Dvojitý klínový efekt umožňuje přesné vertikální pohyby bez bočního posuvu.
Použití: K upínání těžých litinových a kovaných obrobků na velkých nástrojových zařízeních. Kromě toho se rovnací klín může nasadit na "těžké šroubovací podpěry". Přitom je nutné použít válcový kolík DIN 6325 (12 x 30 mm).
Obsah dodávky: Rovnací klín s koulovým nástavcem.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
