Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7429800005 |
Protlačovací trn HSS rozměr 5III Hassay Savage (11 305) |
5 687,00 Kč
6 881,27 Kč s DPH
|
|
|
E7429800010 |
Protlačovací trn HSS rozměr 6III Hassay Savage (11 306) |
5 878,00 Kč
7 112,38 Kč s DPH
|
|
|
E7429800015 |
Protlačovací trn HSS rozměr 8III Hassay Savage (11 308) |
5 878,00 Kč
7 112,38 Kč s DPH
|
Info
| WGNr. | W274 | |
| Šířka klínové drážky | 6 lll | mm |
| Tolerance JS9 | ± 0,015 | mm |
| Pro vel. klínu | 6 x 6 | mm |

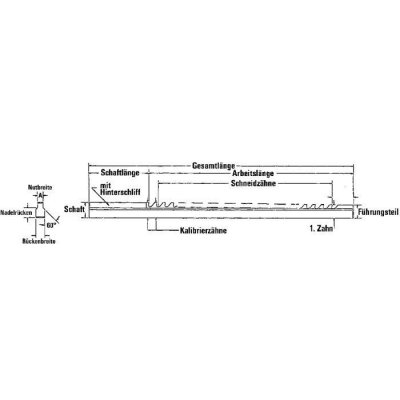

| Šířka hřbetu x délka | 9,53 x 302 | mm |
| Průchody | 2 | |
| Vložky | 1 | Kusy |
| Délka protlačování | 10–64 | mm |
| Protlačovací síla | 8,60 | kN |
| Strana katalogu FORMATplus 2023 | 2/82 |
Logistické parametry
| Výška | 24,0 mm |
|---|---|
| Délka | 312,0 mm |
| Šířka | 27,0 mm |
| Objem | 0,20 l |
| Hmotnost (netto) | 0,343 kg |
Popis

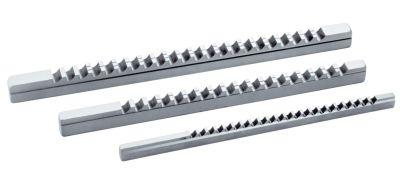

Protlačovací trn na klínové drážky Typ III, HSS, 5-8 mmProvedení: HSS, podbroušený. Vodicí pouzdra řady I, II a II mají dosedací nákružek, vložky jsou zahrnuty v ceně.
Použití: Výroba strojních dílů, šablon, svařovacích, vrtacích a upínacích ústrojí, úhel čela je dimenzován na ocel, ale dá se použít také na litinu, bronz a hliník.

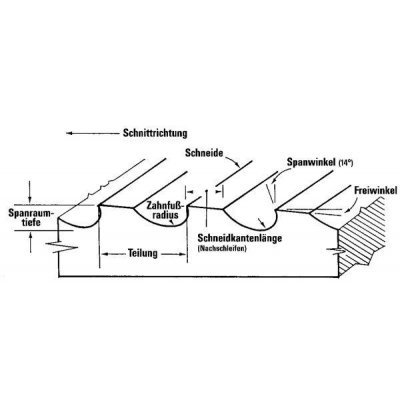

K rychlému a efektivnímu zhotovení rozměrově stálých, přesně vycentrovaných klínových drážek podle DIN 6885 pro lícování JS9. Potřebného úběru třísky se dosáhne v několika pracovních chodech. Tvar zubů a podbroušení zaručují čistý povrch. Možnost použití na ručních a hydraulických lisech.
Vložky jsou součástí rozsahu dodávky protlačovacích trnů.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
