Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7431200001 |
Přípravek na vytáčení čelistí rozměr 0 pro 125mm RÖHM (220206) |
28 640,00 Kč
34 654,40 Kč s DPH
|
|
|
E7431200003 |
Přípravek na vytáčení čelistí rozměr 1 pro 200mm RÖHM (220207) |
32 307,00 Kč
39 091,47 Kč s DPH
|
|
|
E7431200005 |
Přípravek na vytáčení čelistí rozměr 2 pro 250mm RÖHM (220208) |
35 759,00 Kč
43 268,39 Kč s DPH
|
|
|
E7431200007 |
Přípravek na vytáčení čelistí rozměr 3 pro 250mm RÖHM (220209) |
39 531,00 Kč
47 832,51 Kč s DPH
|
|
|
E7431200009 |
Přípravek na vytáčení čelistí rozměr 4 pro 315mm RÖHM (220210) |
43 241,00 Kč
52 321,61 Kč s DPH
|
|
|
E7431200011 |
Přípravek na vytáčení čelistí rozměr 5 pro 400mm RÖHM (220211) |
65 210,00 Kč
78 904,10 Kč s DPH
|
Info
| WGNr. | W301 | |
| na velikost sklíčidla | 400 | mm |
| Velikost | 5 | |
| vnější Ř | 342 | mm |
| Ø vnitřní | 260 | mm |

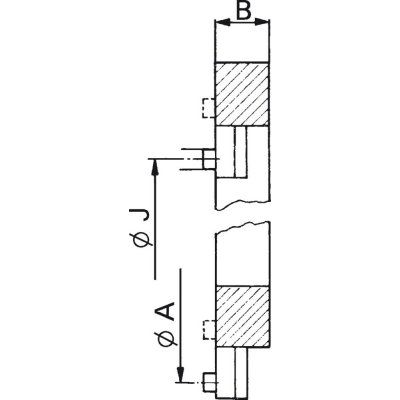

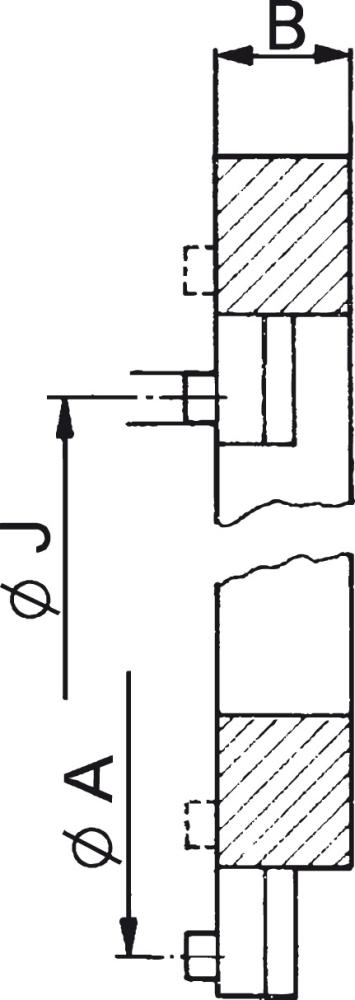

| Rozsah zavěšení Ø J | 160–270 | mm |
| Rozsah zavěšení Ø A | 330–440 | mm |
| Počet závitů | M10 | |
| B | 31 | mm |
| Strana katalogu FORMATplus 2023 | 3/80 |
Logistické parametry
| Výška | 42,0 mm |
|---|---|
| Délka | 370,0 mm |
| Šířka | 370,0 mm |
| Objem | 5,75 l |
| Hmotnost (netto) | 8,550 kg |
Popis

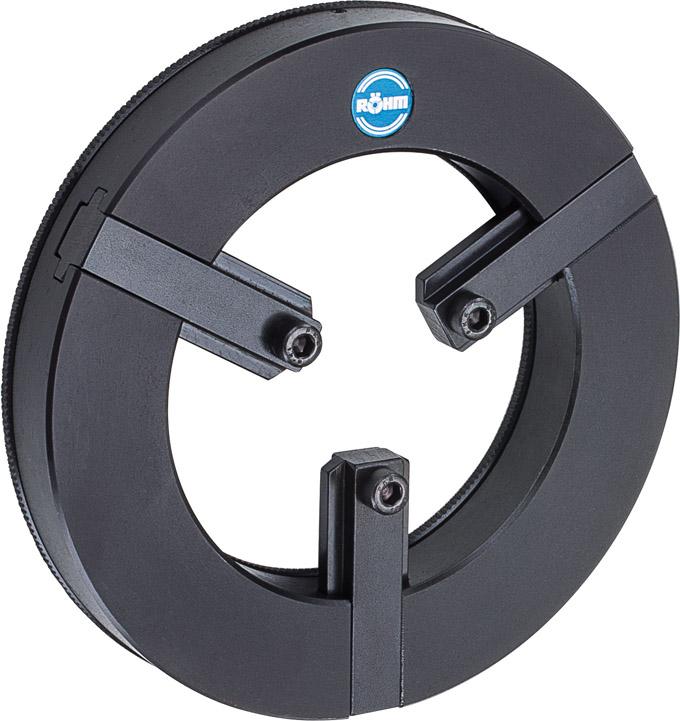

Přípravek na protáčení čelistí pro tříčelisťový upínačProvedení: Lehká konstrukce.
Použití: K soustružení netvrzených a broušení tvrzených základních a nástavbových čelistí. Nastavovací čelisti lze obrátit a plynule přestavit. Přípravek se upne v 3čelisťovém sklíčidle. Nastavovací čelisti se kalibračním kroužkem plynule pohybují dovnitř a ven. Nastavovací čelisti se umístí do otvorů nástavbových čelistí soustružnického sklíčidla a sklíčidlo se upne. upínač lze během několika sekund dostat do stavu, který zaujme při pozdějším zpracování obrobku (přípravné upnutí). Díky tomu protáčené upínací plochy čelistí sklíčidla ve svém upnutém stavu přesně lícují s tvarem obrobku a jsou přesně soustředné.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
