Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438770070 |
Precizní upínák PL-S rozměr 1 70mm RÖHM (1179516) |
8 436,00 Kč
10 207,56 Kč s DPH
|
|
|
E7438770090 |
Precizní upínák PL-S rozměr 2 90mm RÖHM (1179517) |
10 815,00 Kč
13 086,15 Kč s DPH
|
|
|
E7438770120 |
Precizní upínák PL-S rozměr 3 120mm RÖHM (1179518) |
14 436,00 Kč
17 467,56 Kč s DPH
|
Info
| WGNr. | W337 | |
| Velikost | 1 | |
| Šířka čelisti | 70 | mm |
| Rozpětí | 80 | mm |
| Výška čelisti | 30 | mm |
| Celková výška | 62 | mm |
| Celková délka | 160 | mm |
| Upínací síla | 2,5 | kN |
| Hmotnost | 3 | kg |
| Strana katalogu FORMATplus 2023 | 3/136 |
Logistické parametry
| Výška | 92,0 mm |
|---|---|
| Délka | 200,0 mm |
| Šířka | 110,0 mm |
| Objem | 2,02 l |
| Hmotnost (netto) | 3,026 kg |
Popis

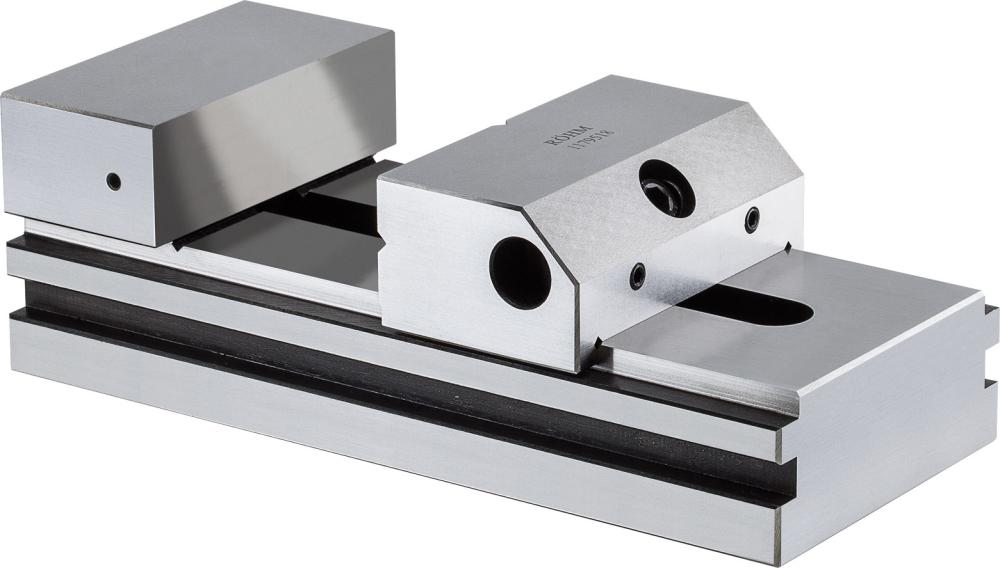

Přesný svěrák PL-SProvedení: Těleso a čelisti z legované nástrojové oceli, kalené a jemně broušené. Pevná čelist je hladká, pohyblivá čelist s vodorovně a svisle zabroušeným prizmatem a rychlým přestavením. S rychlým upnutím a uvolněním pomocí klíče s vnitřním šestihranem. S rychlým přestavením a stahovacím efektem. Upínací čelist je přestavitelná ve stupních, samočinně se zasmekne. Boční upínací plochy pro vektorové upínky. Např. při erodování se nemůže znečistit žádné vřeteno.
Pravoúhlost1: 100 mm = 0,005 mm
Rovnoběžnost2: 100 mm = 0,002 mm
Použití: Používá se převážně v nástrojovnách na bruskách, frézách a gravírovacích strojích, na souřadnicových vyvrtávačkách pro měřicí a kontrolní operace, které vyžadují vysokou přesnost upnutí.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
