Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439130010 |
Paralelní doraz - pár 25x8,0x100mm AMF (74260) |
2 593,00 Kč
3 137,53 Kč s DPH
|
|
|
E7439130020 |
Paralelní doraz - pár 32x10,0x100mm AMF (74278) |
2 764,00 Kč
3 344,44 Kč s DPH
|
|
|
E7439130030 |
Paralelní doraz - pár 40x12,0x100mm AMF (74286) |
3 203,00 Kč
3 875,63 Kč s DPH
|
|
|
E7439130040 |
Paralelní doraz - pár 50x14,0x100mm AMF (74294) |
3 590,00 Kč
4 343,90 Kč s DPH
|
|
|
E7439130050 |
Paralelní doraz - pár 50x16,0x160mm AMF (74302) |
3 848,00 Kč
4 656,08 Kč s DPH
|
|
|
E7439130060 |
Paralelní doraz - pár 63x18,0x160mm AMF (74310) |
4 542,00 Kč
5 495,82 Kč s DPH
|
|
|
E7439130070 |
Paralelní doraz - pár 63x20,0x160mm AMF (74328) |
5 483,00 Kč
6 634,43 Kč s DPH
|
|
|
E7439130075 |
Paralelní doraz - pár 80x22,0x160mm AMF (74336) |
7 084,00 Kč
8 571,64 Kč s DPH
|
|
|
E7439130080 |
Paralelní doraz - pár 80x24,0x160mm AMF (74344) |
7 523,00 Kč
9 102,83 Kč s DPH
|
|
|
E7439130090 |
Paralelní doraz - pár 100x28,0x160mm AMF (74351) |
8 571,00 Kč
10 370,91 Kč s DPH
|
Info
| WGNr. | W338 | |
| Šířka | 10 | mm |
| Výška | 32 | mm |
| Délka | 100 | mm |
| Párová tolerance h | 0,011 | mm |
| Tolerance jmenovitého rozměru DIN 7168 m h | 0,3 | mm |
| Tolerance h7 | 0,015 | mm |
| Strana katalogu FORMATplus 2023 | 3/139 |
Logistické parametry
| Výška | 20,0 mm |
|---|---|
| Délka | 101,0 mm |
| Šířka | 33,0 mm |
| Objem | 0,07 l |
| Hmotnost (netto) | 0,502 kg |
Popis

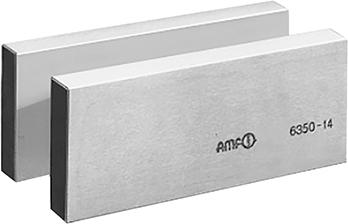

Precizní paralelní doraz - párProvedení: Tvrzené a na výšku párově zbroušené podle párové tolerance IT 5. Tolerance jmenovitého rozměru na výšku podle DIN ISO 2768 m, na šířku h7, zbývající rozměry podle DIN ISO 2768.
Použití: Přednostně pro menší až střední stroje. Jsou přizpůsobeny tloušťkou na strojní drážky s tolerancí H 8.

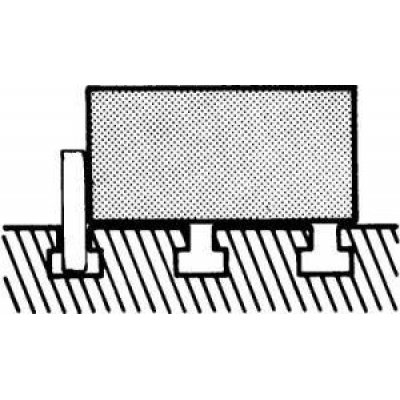

Pár těchto dorazů se vkládá do drážky stroje, potom lze obrobky rychle paralelně vyrovnat se stolem. Kromě toho je lze používat jako paralelní podložky i pro strojní drážky.
Upozornění: Několik párů se stejnými rozměry lze dodat za příplatek.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
