Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7438060001 |
Páková upínka 3stupňová 7630-22 M12x14 AMF (559877) |
5 855,00 Kč
7 084,55 Kč s DPH
|
|
|
E7438060003 |
Páková upínka 3stupňová 7630-30 M12x14 AMF (559879) |
7 938,00 Kč
9 604,98 Kč s DPH
|
|
|
E7438060005 |
Páková upínka 3stupňová 7630-43 M16x18 AMF (559881) |
9 203,00 Kč
11 135,63 Kč s DPH
|
|
|
E7438060007 |
Páková upínka 3stupňová 7630-49 M20x22 AMF (559882) |
12 442,00 Kč
15 054,82 Kč s DPH
|
Info

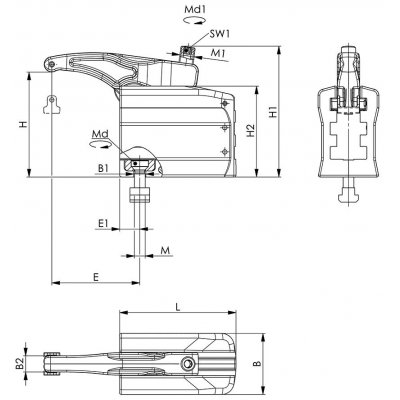

| WGNr. | W342 | |
| Velikost | 22 | |
| M | M12 | |
| drážka | 14 | mm |
| H | 9–74 | mm |
| E | 30–58 | mm |
| Upínací síla | 22 | kN |
| Hmotnost | 1120 | g |
| Strana katalogu FORMATplus 2023 | 3/169 |
Popis

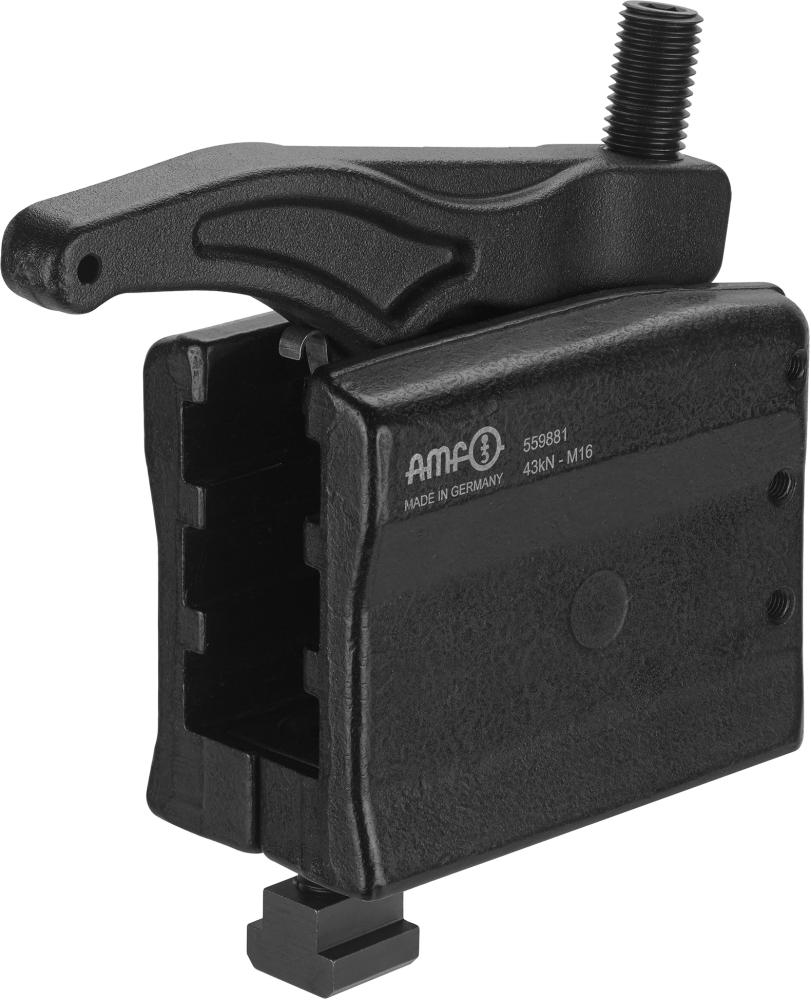

Páková upínka, 3stupňováProvedení: Z legované kalené oceli, kovaná a černě pozinkovaná. Komplet s 3stupňovým nosným prvkem, upínací jednotkou a upevňovací sadou. Plochá čelist v hladké a rýhované variantě, k dostání volitelně. Pojistka proti ztrátě díky závitovému kolíku na všech stupních, trojitý plynulý rozsah přestavení, vysoké upínací síly od 22 kN do 49 kN, výšku a délku lze plynule přestavit, díky velmi robustní konstrukci je možné rychlé a snadné upnutí. Snadná montáž prvků, použití v T-drážkách 14 až 28 mm, resp. v destičkách s rastrem M12, M16, M20, 2 varianty ploché čelisti.
Použití:
1. Nosný prvek umístěte do požadované polohy na pracovním stole a upevněte předepsaným utahovacím momentem Md.
2. Upínací rameno uveďte do požadované polohy.
3. Obrobek se upne pomocí seřizovacího šroubu.
Upozornění: Max. zatížení se může lišit v závislosti na upnutí a stavu závitu (mazání). Není vhodné k použití na vstřikovacích strojích pro tlakové lití a na lisech.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
