| WGNr. | W423 | |
| Měřicí rozmezí | 0,2 | mm |
| Odčítání | 0,002 | mm |
| Očíslování stupnice | 0–100–0 | mm |
| Ø krytu | 40 | mm |
| Délka snímače | 12,8 | mm |
| Tvar | A | |
| Strana katalogu FORMATplus 2023 | 4/63 |
Logistické parametry
| Výška | 36,0 mm |
|---|---|
| Délka | 135,0 mm |
| Šířka | 70,0 mm |
| Objem | 0,34 l |
| Hmotnost (netto) | 0,160 kg |
Popis

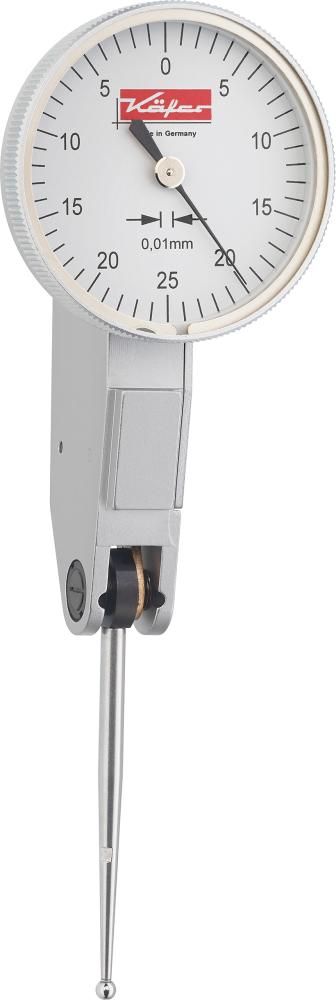

Páčkový úchylkoměr, Käfer, tvar AProvedení: Kryt k ochraně proti poškození rybinovitých kolejnic, odolných proti nárazu, integrace snímací hřídele do precizního kulového ložiska, měřicí mechanismus uložený na krystalech rubínu, automatické přepínání směru měření, kryt se třemi vyfrézovanými rybinovými kolejnicemi k upevnění upínací stopky (O 8 mm h6), měřicí nástavec M1,6 o O 2 mm, osazený kuličkou z tvrdokovu, s otočným vnějším kroužkem. Dodáváme s klíčkem, v plastovém boxu.
Použití: Ke kontrole obvodu hřídelí a pouzder, centrování průchozích otvorů, vyrovnání ploch a pro kontrolu paralelity.
Tvar A = měřicí nástavec, pravoúhle výklopný ke stupnici o 240°.
Tvar B = měřicí nástavec, paralelně výklopný ke stupnici o 240°.
Tvar C = měřicí nástavec, zpětně výklopný ke stupnici o 240°.
Upozornění: Vhodné měřicí nástavce M1,6.
