MarSurf M310 sada Mahr 6910260

Popis

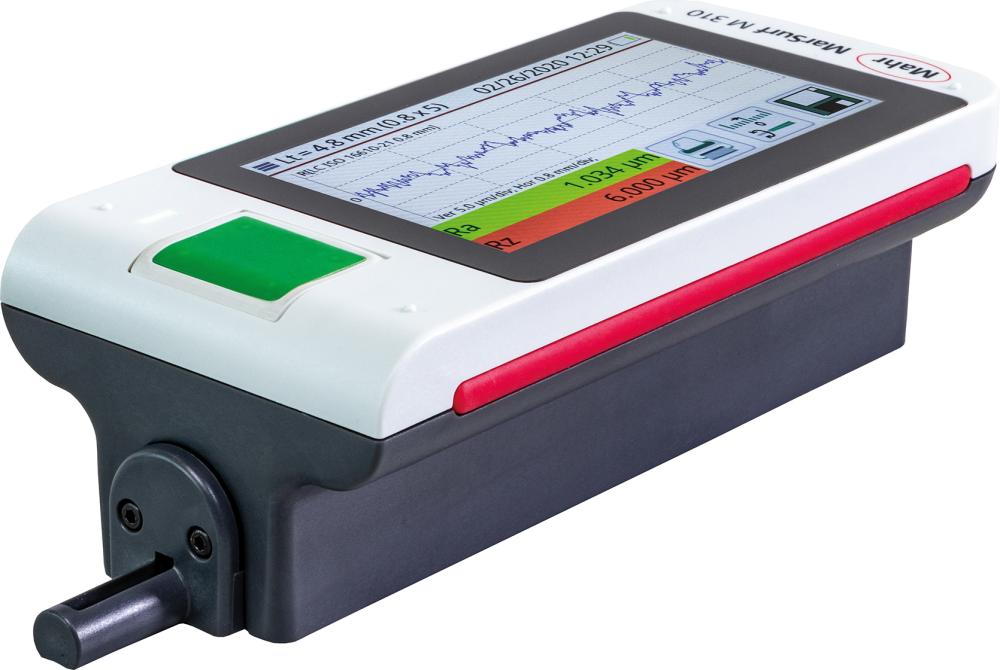

Sada mobilního drsnoměru MarSurf M 310

Použití: Malé rozměry a nízká hmotnost s vyjímatelnou podávací jednotkou, jednoduché a intuitivní ovládání. Velký podsvícený dotykový displej 4,3“-TFTy, otočný displej, přenos protokolů o měření a dat buď přes Bluetooth nebo kabel, IATF 16949 kompatibilní, bezpečná sledovatelnost pomocí MarConnect, tvorba hotových zpráv PDF přímo v měřicím přístroji, poznámky specifické pro zákazníka pro protokol PDF jsou zadávány přímo na MarSurf M 310, více než 1200 měření bez nabíjení, integrovaný, vyjímatelný standard drsnosti, automatická volba Cutoff: zajišťuje i pro neodborníky v oboru měřicí techniky správné výsledky měření.

Speciální výhody: Bezdrátový přenos výsledků měření např. do aplikace Excell® a dalších aplikací Windowsl® prostřednictvím softwarového rozhraní MarCom Prof. Připojením laserového skeneru lze spustit předem nakonfigurované měření pomocí čárového kódu a QR kódu a načíst informace o obrobku.

Použití: Rychlá kontrola hrubosti obrobku jak na stroji, tak i ve stroji, na hřídelích, částech těla, velkých strojích, velkých obrobcích, frézovaných a soustružených dílech, broušených a honovaných obrobcích, v průmyslové výrobě a kompletačních procesech.

Obsah dodávky: S podávacím zařízením (vyjímatelným), 1 standardní čidlo PHT6-350 vyhovující normám, vestavěný akumulátor, standard drsnosti, integrovaný v těle (vyjímatelný), kalibrační certifikát Mahr, ochranný kryt na snímač / držák hranolu, nabíječka, výškové nastavení (integrované), taška s ramenním popruhem, kabel USB, ruční hranol s výškovým nastavením (pár), prodlužovací kabel k podávacímu zařízení (délka 1,2 m) a návod k použití.

Technické údaje:
Velikosti: A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) odp. Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) odp. Rz), Vo
Horizontální měřítko: závisí na funkci Cutoff.
Obsah protokolů: R-profil, MRK, P-profil (MOTIF), zobrazení výsledků
Kalibrační funkce: dynamická; Ra, Rz, Rsm
Datové rozhraní: USB A, USB B, MarConnect (obousměrné), microSD slot pro karty SD / SDHC do 32 GB
Stupeň krytí: IP40
Teplotní rozmezí pro provoz: +5 °C až +40 °C
Teplotní rozmezí pro uskladnění: -15 °C až +55 °C
Akumulátor: typu li-ion, 3,7 V, jmenovitá kapacita 11,6 Wh, alespoň 1200 měření
Rozměry (D x Š x V) vysouvací jednotky: 160 x 77 x 50 mm
Rozměry (D x Š x V) vyhodnocovací jednotky: 190 x 140 x 75 mm
Hmotnost: 4,7 kg
Princip měření: Snímací postup
Snímač: induktivní snímač
Snímací hrot: 2 µm
Rozsah měření: 350 µm
Rozlišení profilu: 8 nm
Filtry v souladu s ISO/JIS: Gaussův filtr v souladu s ISO 16610–21 (dříve ISO 11562), Speciální filtr v souladu s DIN EN ISO 13565–1, Is-filtr v souladu DIN EN ISO 3274 (lze vypnout)
Cut-off Ic podle ISO/JIS: 0,25 mm, 0,8 mm, 2,5 mm, automatické rozpoznání filtru, variabilní
Počet jednotlivých měřených drah v souladu s ISO/JIS: volitelný: 1 až 16
Zkrácený Cutoff v souladu s ISO/JIS: Volitelný
Snímací dráha Lt podle ISO/JIS: 1,5; 4,8; 15, N x Lc, variabilní, automatická
Snímací dráha podle ISO 12085 (MOTIF): 1; 2; 4; 8; 12; 16 mm
Celková dráha In v souladu s ISO/JIS: 1,25 mm, 4 mm, 12,5 mm
Rychlost snímání: 0,5 mm/s
* Měřicí síla 0,75 mN
