Varianty
| Kód | Název | Cena | Košík | |
|---|---|---|---|---|
|
E7439410110 |
Kombinovaná upínka 6860 rozměr 1 AMF (93831) |
1 726,00 Kč
2 088,46 Kč s DPH
|
|
|
E7439410120 |
Kombinovaná upínka 6860 rozměr 2 AMF (93880) |
1 808,00 Kč
2 187,68 Kč s DPH
|
|
|
E7439410130 |
Kombinovaná upínka 6860 rozměr 3 AMF (93864) |
2 264,00 Kč
2 739,44 Kč s DPH
|
|
|
E7439410020 |
Upínka horizontální patice 6833 rozměr 2 AMF (93328) |
627,00 Kč
758,67 Kč s DPH
|
|
|
E7439410030 |
Upínka horizontální patice 6833 rozměr 3 AMF (93336) |
768,00 Kč
929,28 Kč s DPH
|
Info
| WGNr. | W341 | |
| Velikost | 3 | |

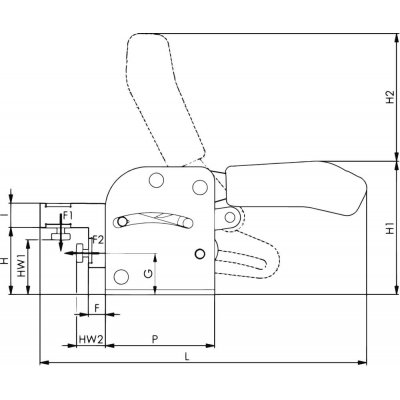

| F1 | 3 | kN |
| F2 | 3 | kN |
| Hmotnost | 1620 | g |

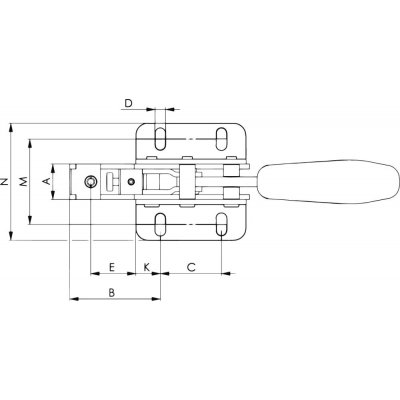

| A | 29 | |
| B | 74 | |
| C | 50 | |
| D | 8,5 | |
| E | 37 | |
| F | 14 | |
| G | 34 | |
| H | 55,5 | |
| H1 | 110 | |
| HW1 min. | 40 | |
| HW1 max. | 50 | |
| HW2 min. | 20 | |
| HW2 max. | 30 | |
| I | 20 | |
| K | 20 | |
| L | 270 | |
| M | 60–80 | |
| N | 96 | |
| P | 90 | |
| Strana katalogu FORMATplus 2023 | 3/181 |
Logistické parametry
| Výška | 96,0 mm |
|---|---|
| Délka | 225,0 mm |
| Šířka | 150,0 mm |
| Objem | 3,24 l |
| Hmotnost (netto) | 1,632 kg |
Popis

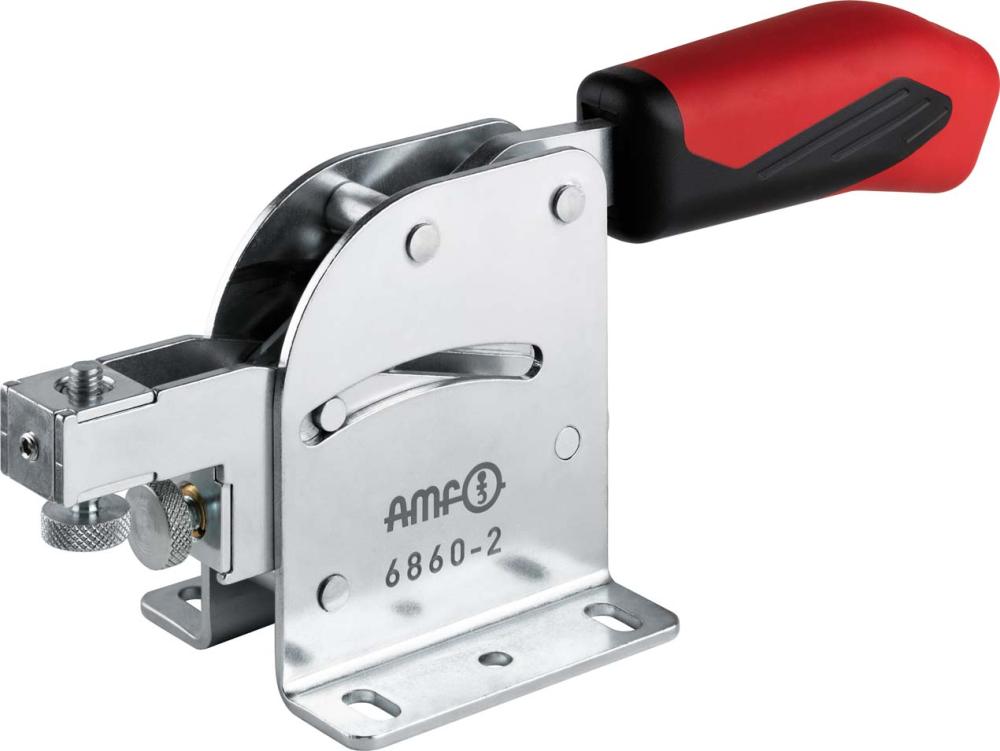

Kombinovaná upínkaProvedení: Pozinkovány a pasivovány. Nýty z nerezové oceli se pohybují v tvrzených ložiskových pouzdrech. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou.
Výhody:
• Napolohování a upnutí v jednom pracovním kroku
• Robustní a stabilní konstrukce
• Snadné vyjmutí obrobku, protože upínací rameno je kompletně zasunuté
• Maximální kvalita, podle standardu kvality AMF
Použití: Při svařování přípravků je velmi důležitá přesná poloha a bezpečné upnutí jednotlivých součástí. V praxi je toho dosaženo současným použitím táhel ve spojení se svislými upínkami, nebo použitím náročných vlastních konstrukcí. Kombinovaná upínka AMF splňuje obě tyto úlohy v jediném pracovním kroku a díky tomu je použití různých rychloupínek zbytečné. Vodicí kulisa kombinované upínky převádí pohyb ramena do horizontálního a vertikálního upínacího pohybu, čímž je obrobek současně polohován a upnut.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
