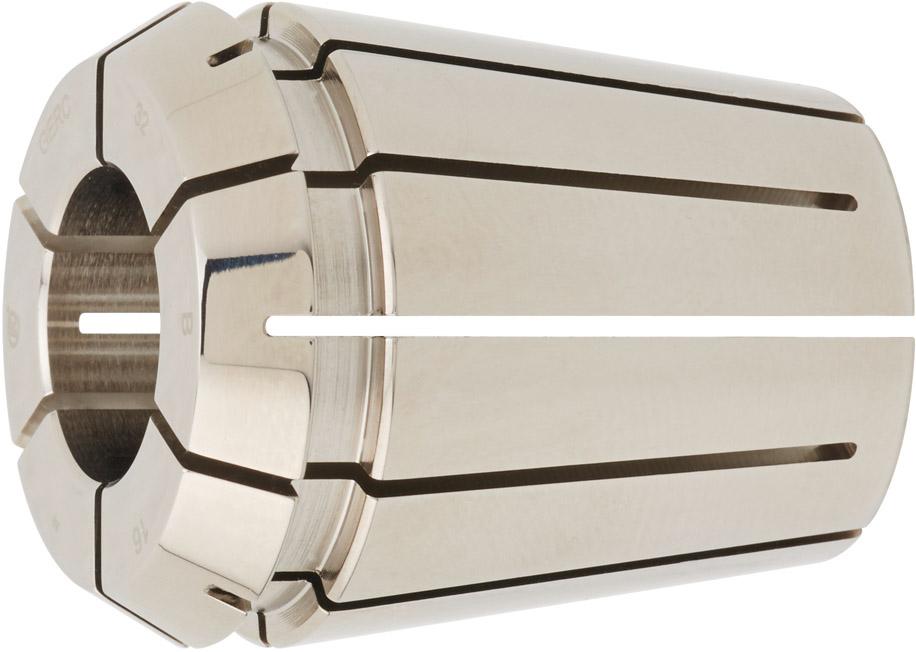

Kleština DIN6499B 472E GERC40 13,0 mm FAHRION 13717011300

Popis

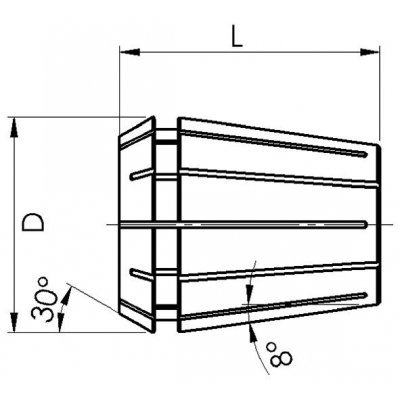

Přesná kleština GERC 40 –systém ER

Provedení: ISO 15488-B (původní DIN 6499). Tyto kleštiny představují standard ohledně přesnosti standardních kleštinových sklíčidel. Provedení Super-Finish, s hloubkou drsnosti < 1,6 µm, poskytuje vyšší nosný podíl, vyšší tuhost a přídržné síly a rovněž vyšší přesnost obvodové házivosti systému. Všechny tyto kleštiny jsou chráněny proti korozi novou ochrannou vrstvou FAHRION Protect.

• Přesnost obvodové házivosti a přesnost opakování 5 µm.
• Stabilní provedení – Pro dosažení požadovaného přemostění upínacího průměru podle DIN ISO 15488-B stačí jen 12 drážek. V porovnání s kleštinami s 16 drážkami nejsou tyto kleštiny tak náchylné k zasekávání ve spodním upínacím úseku.
• Šetrné provedení –Všechny podélné hrany jsou nejen odjehlené, nýbrž také dodatečně zaoblené, což chrání vnitřní kužel kleštinového sklíčidla před stopami po zářezech. To je předpokladem pro zajištění trvalé stejně vysoké přesnosti obvodové házivosti.

Použití: Pro upnutí nástrojů s válcovou stopkou ve shodě s DIN 1835-B, 1835-E, 6535-B a 6535-E.

Upozornění: Přemostění upínacího průměru je 1 mm (pod O 2,0 mm = 0,5 mm). Uvádí se vždy největší O, to znamená, že O 16 mm se upne zpět na O 15 mm (popis např. GERC 32 F 470 E16).
