Varianty
Info

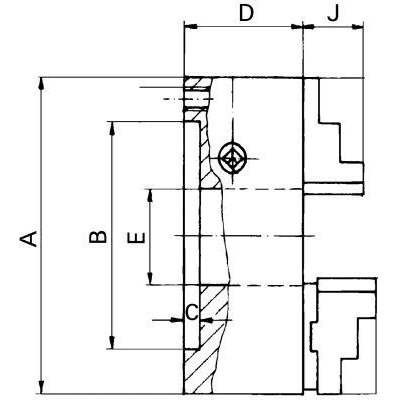

| WGNr. | W999 | |
| Velikost A | 200 | mm |
| Velikost | 8 | inch |
| Ø průchozího otvoru E | 55 | mm |
| Centrovací otvor B | 160 | mm |
| Výška bez čelisti D | 83,5 | mm |
| Výška čelisti J | 32,5 | mm |
| Středicí hloubka C | 4 | mm |
| Přesnost obvodové házivosti | 0,04 | mm |
| Max. otáčky | 4000 | min-1 |
| Strana katalogu FORMATplus 2023 | 3/69 |
Popis

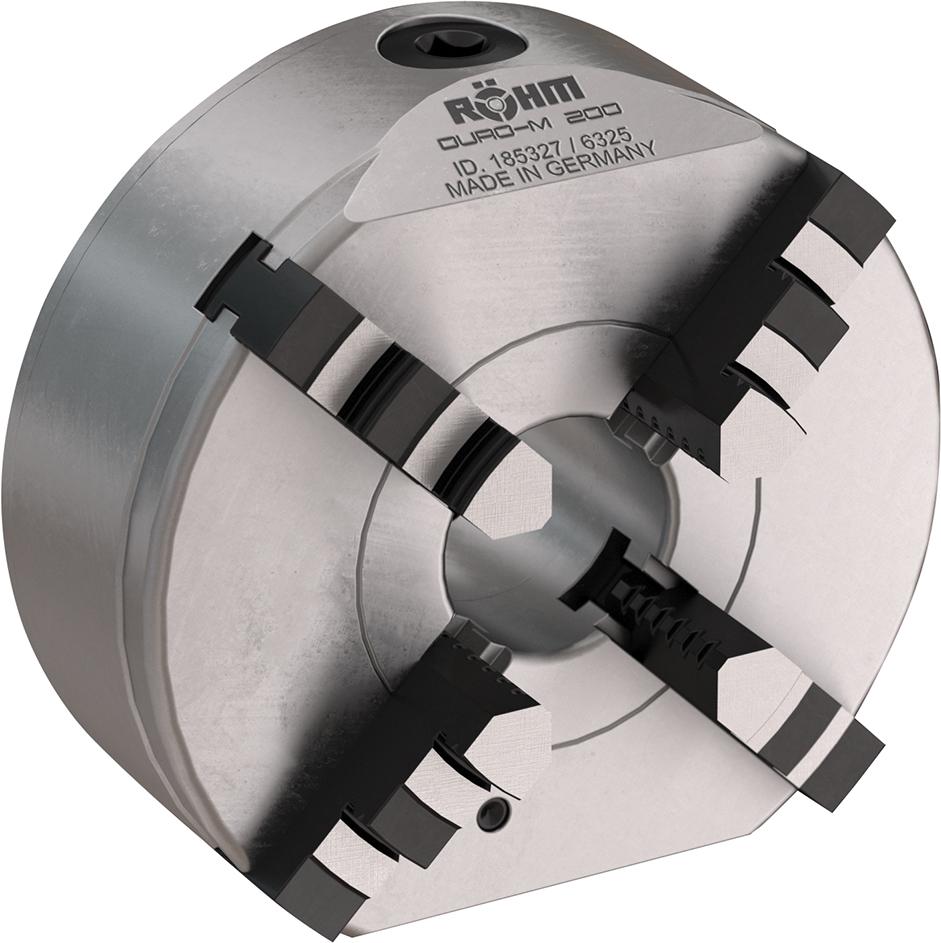

Soustružnické sklíčidlo DURO-M, 4 čelisti, DIN 6350, válcový středicí upínač, tvar A, ocelové tělo, s vrtací a soustružící čelistíProvedení: S válcovým středicím úchytem DIN 6350, tvar A. S jednodílnou čelistí a spirálovým kroužkem, středicí upínání.
Použití: Používá se na soustruzích, otočných stolech, dělicích hlavách atd., u nichž jsou potřebné vysoké upínací síly, jakož i přesnost obvodové házivosti a přesnost opakování.
Obsah dodávky: Čtyřčelisťové otočné sklíčidlo s upínacím klíčem a upevňovacími šrouby, vždy s jednou sadou čelistí s vnějším odstupňováním (čelist na vrták) a čelistí s vnitřním odstupňováním (čelist pro vnitřní upnutí).
Provedení: Osvědčené soustružnické sklíčidlo pro použití v oblastech s vysokými upínacími silami, přesností vystředěného chodu a přesností opakování. Vysoká upínací síla. Speciálně nízká konstrukce pro minimální kontury. Čelisti lze nastavit otočením klíče přes celý rozsah upnutí. To umožňuje rychlé upnutí obrobků s různými průměry čelistí v upínači, které jsou vybroušené pro přesnost obvodové házivosti.
Použití: Pro univerzální použití na soustruzích, otočných stolech, dělicích hlavách atd.
Technické specifikace se mohou změnit bez výslovného upozornění. Obrázky mají pouze informativní charakter.
